北京领步电能质量专家为您解答谐波保护器、谐波抑制器和谐波滤波器的区别

返回列表来源:领步电能质量发布时间:2018-07-20加入收藏关注:-

专家讲堂1


          谐波:谐波是指电流中所含有的频率为基波的整数倍的电量,一般是指对周期性的非正弦电量进行傅立叶级数分解,除了基波频率的电量,其余大于基波频率的电流产生的电量,称为谐波。

谐波的危害

          对旋转的发电机、电动机而言,由于谐波电流或谐波电压在定子绕组、转子回路及铁心中产生附加损耗,从而降低发电、输电及用电设备的效率。更为严重的是,谐波振荡容易使汽轮发电机产生振荡力矩,可能引起机械共振,造成汽轮机叶片扭曲及产生疲劳破坏。

      谐波电压在许多情况下能使正弦波变得更尖,不仅导致电机、变压器、电容器等电气设备的磁滞及涡流损耗增加,而且使绝缘材料承受的电应力增大。谐波电流能使变压器的铜耗增加,所以电机、变压器在严重的谐波负载下将产生局部过热、振动和噪声增大、温升增加,从而加速绝缘老化、缩短变压器等电气设备的使用寿命、浪费日趋宝贵的能源、降低供电可靠性。
      由于电机、变压器、电力电容器、电缆等负载处于经常的变动之中,极易与电网中含有的大量谐波源构成串联或并联的谐振条件,形成谐波振荡,产生过电压或过电流,危及电机、变压器等负载及电力系统的安全运行,引发输配电事故的发生。
      电网谐波将使测量仪表、计量装置产生误差,达不到正确指示及计量。断路器开断谐波含量较高的电流时,断路器的开断能力将大大降低,造成电弧重燃,发生短路,甚至断路器爆炸。

      另外,由于谐波的存在,易使电网的各类保护及自动装置产生误动或拒动以及在通信系统内产生声频干扰,严重时将威胁通信设备及人身安全等。


谐波保护器
      谐波保护器用于吸收如照明控制系统、计算机、电视机、电动机调速设备、不间断电源、数控机床、整流器、精密仪器、电子控制机构等产生的高频谐波,所有这些非线性用电设备产生的高次谐波,可导致配电系统本身或联接在该系统上的设备故障。
      谐波保护器能主要是保护设备不受谐波干扰,产生不了影响,使电子设备正常生产避免不良影响。
谐波保护器特点
过流保护:当实测值超过设定的过流倍数时,即启动保护
总谐波电流保:按照被测系统额定电流的百分比设定
单词谐波电流保护:按被测系统额定电流的百分比设定

三相电流不平衡保护:测量三相电流的平衡度,按百分数设定不平衡度保护。


谐波抑制器

      从专业角度来说,抑制谐波就是在电容器前段串联电抗器,避免大量谐波流进电容从而对电容造成损害, 抑制是通过技术手段,将其限定到一定的范围之内。


谐波滤波器
      用于滤除电力系统中某一次或多次谐波的装置;其结构大多数为电感、电容和电阻等元件组合而成,即无源滤波器,它也兼做无功功率补偿用;新兴的滤波技术还包括有源滤波器。
无源滤波器
      采用智能无功控制技术来实现滤波补偿回路的自动控制投切。滤波补偿回路由滤波电容器和滤波电抗器组成,对谐波形成低阻抗,让谐波流入滤波器;同时在基波产生无功功率进行补偿;从而达到谐波治理和补偿无功提高功率因数的双重效果。
技术特点
      可按系统缺少的无功功率和功率因数等方式进行自动投切,适合不同特殊场合的控制,可实时显示所有电气参数、进行谐波分析。
      滤波回路由滤波电容器、滤波电抗器串联组成,在基波频率时产生无功功率,根据要求达到的功率因数设计滤波补偿回路的容量和数量;
      针对用户系统专门设计制造,设有滤除5次、7次、11次、13次等特征谐波支路和高通滤波支路,滤波效果突出。
有源滤波器

        有源电力滤波技术是近几年针对无源滤波技术的缺陷而提出的一种谐波治理新技术。由于其滤波效果好,在国外得到了广泛应用,由于其价格昂贵,在国内未得到推广使用。我公司与清华大学合作成功开发出拥有自主知识产权的国产化有源电力滤波装置APF,已经通过质量技术监督局的检测,正式投入使用,各项技术性能指标均达到或超过国外同类产品,价格只有进口设备的三分之一。

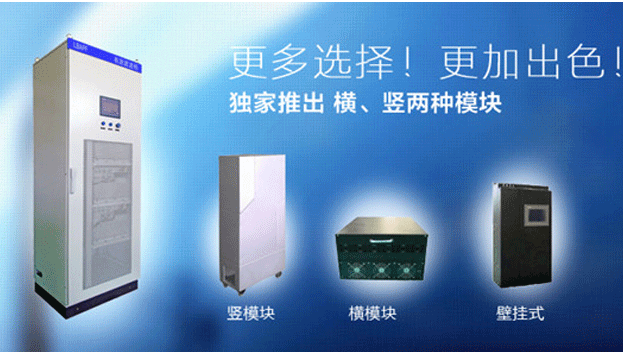

有源滤波器


      有源电力滤波装置的基本原理是从电网中检测出谐波电流,经内部芯片快速计算、分析、比较,控制主功率单元产生一个与该谐波电流大小相等而极性相反的补偿电流,从而使电网电流只含基波成分。这种滤波器能对频率和幅值都变化的谐波进行跟踪补偿,且补偿特性不受电网阻抗的影响。
技术特点
      可实时动态滤除2~50次谐波,或者有选择的滤除电网相线和零线中存在的各次典型性特征谐波,并可以根据需要设定需要滤除的谐波次和设定滤除谐波的目标值。
      完整有效的各类保护措施,确保正常工作和异常工况下,都不会对供配电系统,及系统内其他设备造成任何影响。
      独立于电网系统阻抗之外,不受电网系统阻抗影响,不发生谐振与谐波电压放大,安全性好。

      [北京领步公司]是专注企事业单位用电异常问题治理的专家,致力于开发前端技术和产品,推动整个谐波治理行业。为各类谐波治理用户提供“24小时技术咨询”“免费检测分析”“方案设计与性价比评估”,了解更多<谐波治理>方案,欢迎点击我们的在线客服进行咨询,或者直接拨打全国统一服务热线400-056-5258,我们期待您的来电!
