北京领步干货分享:三次谐波电流零线滤波器能解决哪些问题?

返回列表来源:领步电能质量发布时间:2015-12-09加入收藏关注:-

专家讲堂2


或许很多人都知道,安装三次谐波电流零线滤波器有很多的好处,也能解决很多问题,但是,由于缺乏实实在在的实验数据,大部分人对此也是一知半解,而想要知道这些好处,可能许多人都缺乏有效的渠道!今天小编就为各位带来实实在在的干货分享,在你看完这篇文章后,各位肯定能深入的了解LB3NBF零线滤波器在企业在日常的用电中,如何能解决零线谐波治理的问题!


一、改善低频磁场的电磁环境

经过北京领步公司众多的项目实践可得,安装LB3NBF系列三次谐波电流零线滤波器,能够改善低频磁场的电磁环境。

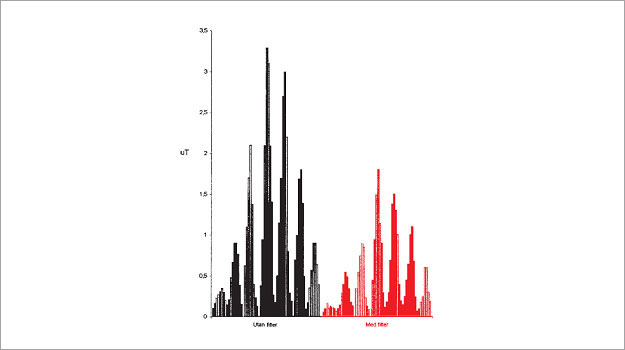

当在线路中安装了LB3NBF后,建筑物中的磁场能够大幅度降低。图30-1在是某医院采集的磁场频谱数据。图中黑色频谱(左边的)为没有安装NBF时的空间磁场情况。红色频谱(右边)为安装了LB3NBF零线滤波器后的情况。从图中可知,安装LB3NBF后,空间磁场大幅度降低。


专家讲堂-中间图27-4


图30-1 安装LB3NBF前后空间的磁场频谱


二、能够消除火灾隐患

安装LB3NBF后,单相整流电路的电流波形接近正弦波,这种波形就象正弦波电流一样,在零线上能够抵消。

实际上,在一般场合,只要能保证零线电流不会超过相线电流,就可以消除火灾的隐患。因为一般建筑物中,零线的截面积与相线的截面积相同,而相线上有完善的过流保护措施,当电流过大时,就能够切断电源。

当三相负荷平衡时,LB3NBF三次谐波电流零线滤波器能够保证零线的电流小于相线电流的1/3,因此,能够消除火灾隐患。


三、提高配电系统的可靠性

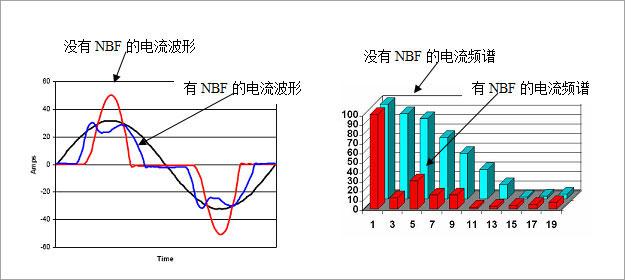

图15-1中的左图是安装了LB3NBF后,相线上的电流波形的变化情况。由图可知,安装了LB3NBF后,电流的脉宽变宽,幅度降低。因此,可以防止跳闸现象的发生。实际测量表明,电流的有效值也降低了10~20%。

图15-1中的右图是安装了LB3NBF后,相线上的电流频谱的变化情况。由图可知,安装了LB3NBF后,谐波成分大大减少。从图中可知,安装了LB3NBF后,不仅3次谐波电流大大减小,而且其他高次谐波电流也有不同程度的降低。


专家讲堂-中间图27-2


图15-1 安装LB3NBF后电流波形及频谱的变化

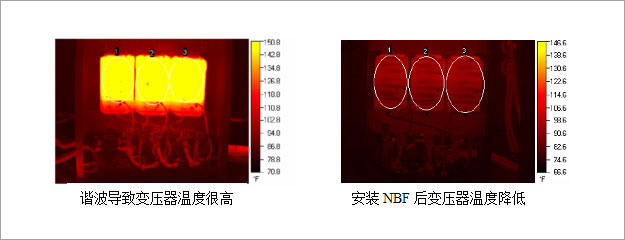

由于谐波电流成分减小,因此谐波电流导致的一些问题随之消失,例如变压器的温度明显降低,如图15-2所示。变压器的温度降低,意味着变压器能够带更多的负荷。


专家讲堂-中间图27-3


图15-2 安装LB3NBF后变压器温度的变化


四、对症下药,针对性地去解决问题

要正确使用LB3NBF解决3次谐波电流导致的各种问题,必须牢记LB3NBF“能够控制安装位置下游线路上的谐波电流”这个特性。

我们仿照LB3NBF零线滤波器的情况,对典型安装位置及其控制效果进行分析,请大家感悟其中的规律。

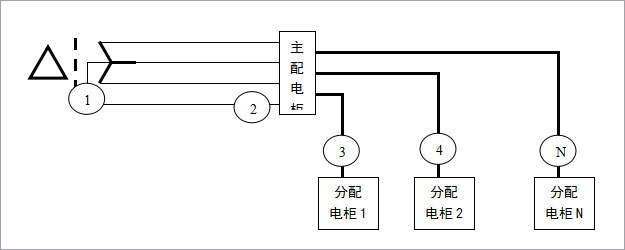

一些典型的安装位置列于图10-1中,各个安装位置的效果如表所示。图中仅表示安装的位置,实际安装方式参考图9-1。


专家讲堂-中间图27-1


图10-1 NBF的安装位置


[北京领步]是专注企事业单位用电异常问题治理专家,致力于开发前端技术和产品,推动整个谐波治理行业。为各类谐波治理用户提供“24小时技术咨询”“免费检测分析”“方案设计与性价比评估”,了解更多零线谐波治理以及三次谐波电流零线滤波器欢迎点击我们的在线客服进行咨询,或者直接拨打全国统一服务热线400-056-5258,我们期待您的来电!
