低压有源滤波器在医疗建筑中的应用

返回列表来源:领步电能质量发布时间:2017-11-17加入收藏关注:-

专家讲堂1


          随着各种先进医疗设备(磁共振成像(MRI)、二维图像彩色B超仪、全身螺旋CT扫描仪、单(双)光子发射计算机断层扫描机、全自动生化仪、采用电磁波技术的碎石机、胃肠断层扫描机、高频电刀、多功能微波治疗仪等)的引进与使用,各种电子电路和电力电子技术在现代医院的应用,生物医学工程在现代化医院中所起的作用越来越重要。医疗设备的更新换代日新月异,医院的电磁环境发生了极大变化,而且这种变化愈演愈烈。现代化医院通过不断引入新型、复杂的电子医疗系统来提高医疗服务水平。但是,如果缺乏适当的防范措施,新设备系统的正常运转可能受到潜在的电磁干扰的威胁,进而降低新设备应带来的效益。高精尖的医疗设备更是决定着医疗服务水平。医疗仪器设备种类、规模和先进程度成为现代化医院的一个重要标志。然而现代科学技术这把"双刃剑"也悄然将电磁污染的阴影笼罩在医院上空。
          谐波干扰问题是医院投资人、管理人及现代电气工程设计和研究人员在设计过程中必须考虑的问题。一方面这是因为当前电子技术正朝着高频、高速、高灵敏度、高可靠性、多功能、小型化方向发展,导致了现代电子设备产生和接受电磁干扰的几率大大增加;另一方面,随着电力电子装置本身功率容量和功率密度的不断增大,电网周围的谐波干扰也日益严重,谐波干扰不仅降低设备的整体效率,还会影响设备正常的使用情况,这是个不能忽视的问题。

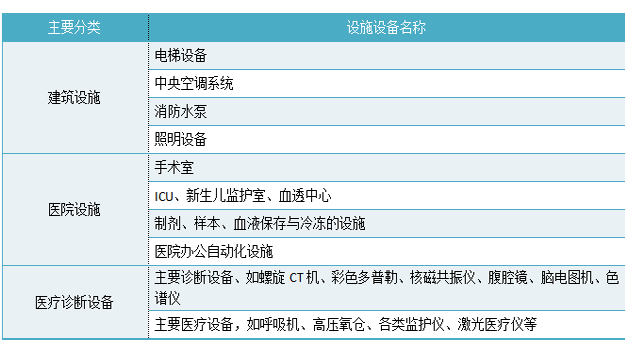

医院建筑谐波的来源


谐波来源web

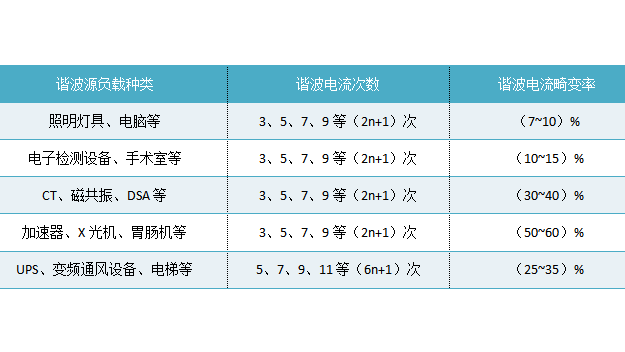

医院建筑谐波的特性

谐波特性web


治理医疗建筑中的谐波

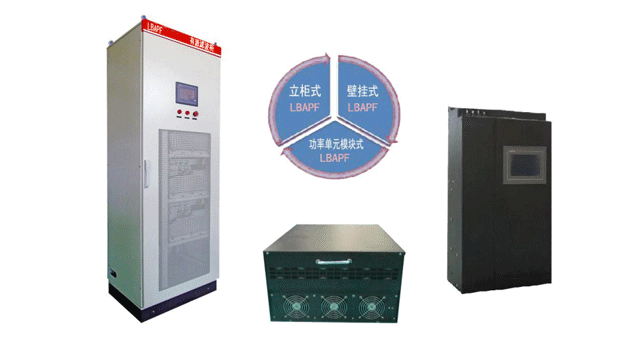

          我公司与清华大学合作成功开发出拥有自主知识产权的国产化有源电力滤波装置APF,已经通过质量技术监督局的检测,正式投入使用,各项技术性能指标均达到或超过国外同类产品,价格只有进口设备的三分之一。
          有源电力滤波装置的基本原理是从电网中检测出谐波电流,经内部芯片快速计算、分析、比较,控制主功率单元产生一个与该谐波电流大小相等而极性相反的补偿电流,从而使电网电流只含基波成分。这种滤波器能对频率和幅值都变化的谐波进行跟踪补偿,且补偿特性不受电网阻抗的影响。

有源-web


有源滤波器技术指标
          (1)低压动态有源滤波补偿装置(APF)为封闭式户内成套设备,其功能为用于动态抑制谐波,同时可进行动态无功补偿, 它能对大小和频率都变化的谐波以及变化的无功进行补偿。
          (2)动态有源滤波补偿装置要求采用技术成熟的器件,能自动根据电网运行方式的变化和负载的波动调整输出,以抵消电网中的谐波。
          (3)动态有源滤波补偿装置应独立于电网阻抗及系统阻抗之外,不受电网阻抗和系统阻抗变化的影响。
          (4)动态有源滤波补偿装置能滤除2~50次各次谐波,可设定需要滤除的谐波次段和滤除谐波的目标值。
          (5)动态有源滤波补偿装置应具有不等容并联扩容的功能,投入后方便扩容。可同时进行滤波和无功补偿,滤波和补偿容量应满足要求。
          (6)滤波器在滤波的同时必须避免过补偿,即动态有源滤波补偿装置可以做到只滤波而不产生无功功率,完全避免过补偿,也可以通过设定目标功率因数,将滤波后剩余的能量用于无功补偿。
          (7)动态有源滤波补偿装置应具备完整的保护装置,包括过载、过电流、短路等,以及具备系统自诊断功能。


          13年来北京领步始终专注于“谐波干扰危害治理”“高低压特殊无功补偿”两方面进行辛勤耕耘与技术积累,专注成就品质、质量铸就品牌,为各类谐波治理用户提供“24小时技术咨询”“免费检测分析”“方案设计与性价比评估”,了解更多<谐波的危害治理>方案,欢迎点击我们的在线客服进行咨询,或者直接拨打全国统一服务热线400-056-5258,我们期待您的来电!
