【江苏】领步谐波治理有一套,江苏客户拍手称好(下)

返回列表来源:领步电能质量发布时间:2015-12-10加入收藏关注:-

案例2



——项目验收


客户名称:斯迪克新型材料(江苏)有限公司

谐波负载:真空中频石墨化炉、辅助加热碳化炉、冷水机组、空调照明等

使用场所:生产车间

治理方案:对原电容补偿柜进行改造


【项目验收】

由领步(北京)电能质量设备有限公司提供的无源滤波补偿装置于2013年9月25日在补偿点通电并投入使用,在正常运行一段时间后,设备运行良好。

新闻案例-文章中间配图-4-1

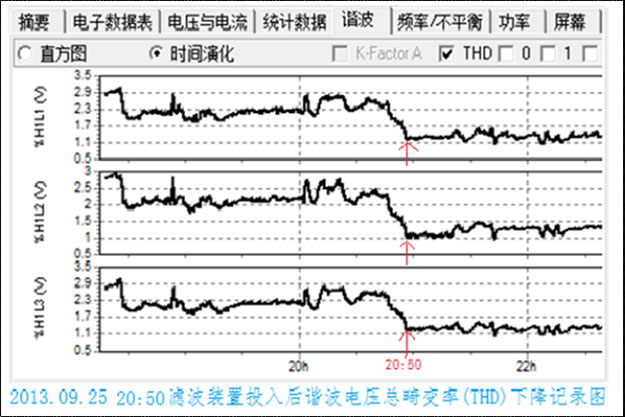

分析说明:上图显示在9月25日20:50改造完成的滤波补偿装置投入运行后,L1、L2、L3的谐波电压总畸变率(%)下降显著。

新闻案例-文章中间配图-4-2

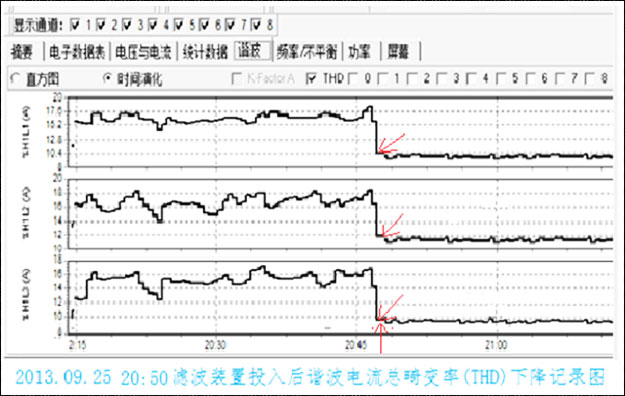

分析说明:上图显示在9月25日20:50改造完成的滤波补偿装置投入运行后,L1、L2、L3的谐波电流总畸变率(%)下降显著。

新闻案例-文章中间配图-4-3

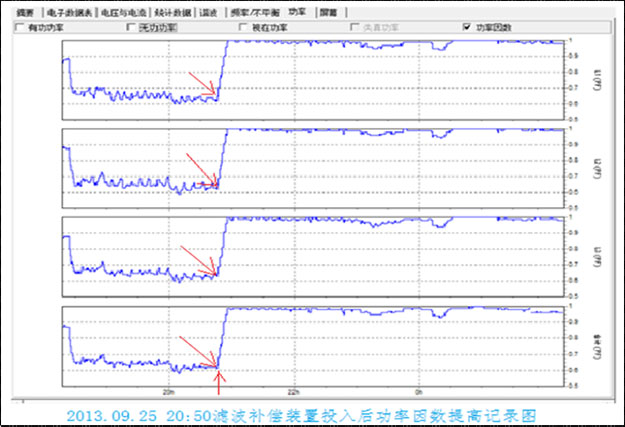

分析说明:上图显示在9月25日20:50改造完成的滤波补偿装置投入运行后,L1、L2、L3和三相总功率因数都从不足0.7提升到0.99,补偿效果显著。

两台中频炉同时工作在偏大功率时谐波测试参数前后对比:

电压等级 参数 改造前 改造后
400V 谐波电压总畸变率 4.10% 1.90%

谐波电流总畸变率 23.10% 8.30%
20KV 功率因数 Z高0.99、Z低0.88、平均0.93

谐波电压总畸变率 <4%

奇次谐波电压畸变率 <3.2%

偶次谐波电压畸变率 <1.4%


在20KV高压计量点2-25次谐波电流含量均低于各次谐波国标限值,完全满足国家标准谐波电流的考核要求。


[领步电能质量]凭借13年来累积的经验案例和解决中小企业电能质量问题的准确定位,在国内同类厂商中无论是业绩案例还是技术成熟度,都能跻身行业前列,确保谐波过关,电费有奖不罚。了解更多谐波电流与谐波测试方面的问题,欢迎点击我们的在线客服进行咨询,或者直接拨打全国统一服务热线:400-056-5258,我们期待您的来电!
