【江阴】塑料公司凭借领步有源滤波器免受谐波危害(下)

返回列表来源:领步电能质量发布时间:2015-12-10加入收藏关注:-

案例1



——谐波治理分析及方案选取


客户名称:佳施爱能吉(江阴)塑料有限公司

谐波负载:直流变频电机等

使用场所:生产车间

采购设备:1台三相三线400A有源滤波器

产品型号:LBAPF3L-400V/400A


【谐波治理方法选取与分析】

在本项目中用户挤塑机和变频设备等主要负载在运行时不仅产生大量谐波,而且功率因数比较低,只有0.75左右,远小于0.9的功率因素考评要求,需要进行无功补偿,目前在配电系统中已经设计安装了两套串接6%电抗器的电容补偿柜来满足无功补偿的需要,因为同一系统内采用两套无源滤波补偿方式极易引发谐振造成安全事故,在设计滤波补偿时尽量予以避免,因此本项目中谐波治理更适合采用有源滤波器进行精确谐波治理来消减系统内的谐波含量,保护电容补偿柜免受谐波的入侵而正常安全长期运行。


新闻案例-文章中间配图-5-1

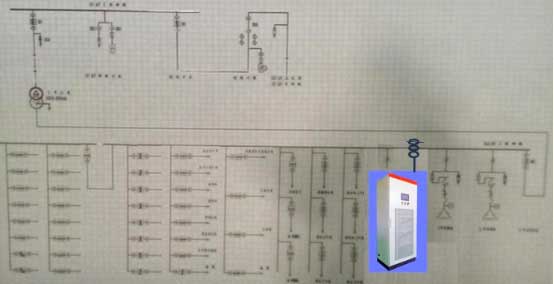

【谐波治理方案】

考虑到测试结果和谐波电流叠加推算的局限性,系统实际谐波含量会有一定范围的波动,因此配置滤波器规格时需留有一定的余量来应对波动变化,据此分析有源滤波器的容量建议选择400A,选配领步公司的LBAPF3L-400/400三相三线有源滤波器一台,能将有效吸收系统内谐波电流、确保无功补偿柜等设备免受谐波的危害。


新闻案例-文章中间配图-5-2


【项目验收】

由领步电能质量设备有限公司提供源电力滤波器(LBAPF)于2014年11月9日在补偿点通电并投入使用,在正常运行一段时间后,设备运行良好。治理前后的对比数据如图:


波次 治理前 治理后
5次 112A(12.4%) 7.8A(0.9%)
7次 67.5A(7.5%) 7.4A(0.9%)
11次 26.9A(2.9%) 2.7A(0.4%)
13次 17.3A(1.8%) 8.2A(1.1%)
总谐波含量 16.90% 2.80%


[领步电能质量]凭借13年来累积的经验案例,解决了中小企业电能质量问题的准确定位,在国内同类厂商中无论是业绩案例还是技术成熟度,都能跻身行业前列。有源滤波器提升35%以上的谐波滤除能力,了解更多<有源滤波器>和<无功补偿>方案,欢迎点击我们的在线客服进行咨询,或者直接拨打全国统一服务热线:400-056-5258,我们期待您的来电!
