LB3NBF零线电流滤波器能够节省电能吗?让北京领步告诉您

返回列表来源:领步电能质量发布时间:2015-12-09加入收藏关注:-

专家讲堂1


很多人对安装LB3NBF三次谐波零线电流滤波器有所犹豫,不知道是否能带来实实在在的省电效果,其实,这都是因对零线谐波治理没有进行过深入的了解所导致的!


经过北京领步项目实践,可以肯定的说,零线滤波器确实能够节省电能。由于使用LB3NBF后,变压器、电缆、零线等的发热情况改善,必然能够节省能量。当然,节省能量的多少与原来这些部件的发热情况有关。原来发热越严重,安装LB3NBF三次谐波零线电流滤波器后节省的能源越多。


根据测试,节省的能量大概在2~10%之间。节省的能量主要与2个因素有关:

1)配电线路的长度:配电线路的长度越大,节省电能的效果越明显。

2)配电线路的方式:共用零线的场合比零线分开的场合节电效果明显。关于零线共用和零线分开的概念如图22-1所示。


安装LB3NBF的节电效果如图22-2所示。从图中可以看出上述结论。对于分开的零线,44米长时,能够节省整个零线损耗电能5~7%,而对于14米长的零线,仅能节省整个零线损耗电能2~4%。如果零线的总长度仍然为44米,但是有30米为共用零线,14米为分开零线,则整个零线损耗电能节电效果达到7~10%。


在实际的建筑物中,零线共用与零线分开的混合系统是典型情况,因此,可以预期节省整个零线损耗电能的8~10%。


对于节电设备而言,这是十分可观的数值。如果一个2500KVA变压器系统,整个零线损耗电能功率为100kW,节省8%电能,就意味着每小时就能够节省8度电,如果一天按照15小时计算(开机时间为早8点至晚11点),则一天节省120度电,一年节省120365=43800度电。按照每度电1元计算,每年节省43800元。


专家讲堂-中间图26-1

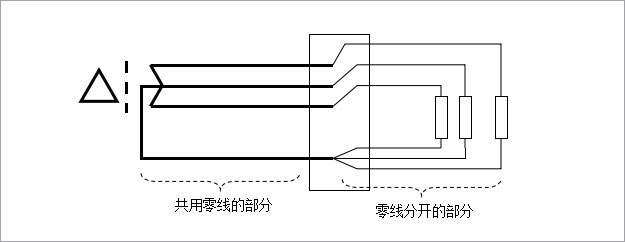

图22-1 共用零线的示意图


专家讲堂-中间图26-2

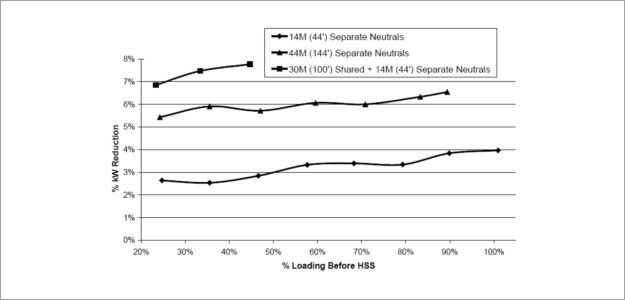

图22-2 LB3NBF的节电效果
