【辽宁】LB3NBF解决因零线电流过大引起的零线发热问题(上)

返回列表来源:领步电能质量发布时间:2017-11-08加入收藏关注:-

案例3



——项目前期数据测试


          客户名称:辽宁省凌源市凌源商业大厦有限公司
          谐波负载:LED灯、LED显示屏
          使用场所:商业大厦
          采购设备:10台60A三次谐波滤波器
          产品型号:LB3NBF-400V/60A-M

【项目背景】

          凌海商贸大厦两座商场先后都采用了 LED 节能灯对大部分照明负载进行节能改造,并加装了两面 LED 显示屏,投入使用后发现零线发热非常严重,在夏季负荷高峰期出现了零线电缆高温断裂的恶性用电事故,不得不采用两根并行线缆来加粗零线,维持供电系统继续运行,但异常增高的零线电流仍然存在,使整个商场供电存在着比较严重的发热起火等安全隐患。

测试点


                受辽宁省凌源市凌源商业大厦有限公司邀约,领步(北京)电能质量设备有限公司于10月17日派技术工程师前去进行电能质量测试进而设计谐波治理方案和组织实施。


【测试数据】

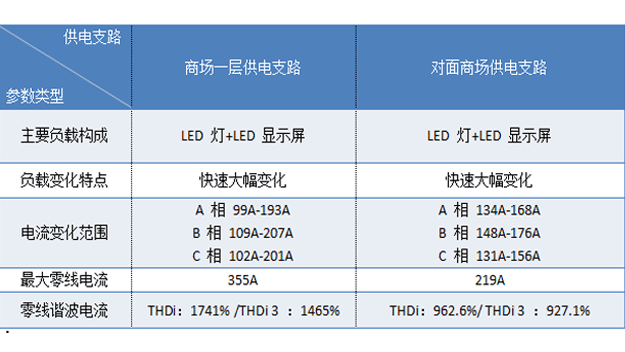

          分别在商场一层(LED灯+LED显示屏)供电支路和对面商场(LED灯+LED显示屏)供电支路上进行了电流变化范围、Z大零线电流的测试。

数据web


【三次谐波的危害】

          首先三次谐波具有一定的特殊性,相线上的三次谐波会在零线上算数叠加,试想下三条相线上的三次谐波电流全部算数叠加到零线上,那么零线上肯定会出现电流过大的现象,然而零线又不像相线那样可以装过流保护装置,所以只能任其发热,严重者甚至会引发火灾。

                其次三相四线制系统中变压器一般采用?/Y连接,这样零序性电流在变压器的高压线包中没有流通回路,零序性谐波电流不能流入上游系统,减小了零序性谐波电流对上游系统的影响。但是变压器低压侧三次谐波电流会在高压侧绕组感应出三次谐波电流在△绕组形成环流,该环流很大,增加高压绕组损耗,变压器发热严重。


          [北京领步]凭借13年来累积的经验案例,解决了中小企业电能质量问题的准确定位,在国内同类厂商中无论是业绩案例还是技术成熟度,都能跻身行业前列。了解更多<零线电流过大><三次谐波治理>等问题,欢迎点击我们的在线客服进行咨询,或者直接拨打全国统一服务热线400-056-5258,我们期待您的来电!
