零线电流大是什么原因引起的及怎样治理

返回列表来源:领步电能质量发布时间:2017-10-11加入收藏关注:-

专家讲堂2



                我们这里说的零线电流大是指三相负荷平衡时,零线电流仍然会出现过大的现象,并且零线电流是相线电流的1.732倍。
这种情况经常出现在以下的场合:
电脑、空调集中的建筑物中
大屏幕显示屏
大面积的广告牌
舞台灯光设备
LED亮化工程
商场购物中心
                那么为什么是这些地方出现零线电流过大的问题呢?首先,不管是电脑、空调、大屏幕显示屏还是LED亮化工程,他们都输属于单相整流负载,其次这些单相整流负载的一个典型特点是会产生3次谐波,到这里读者们会想了,三次谐波和我们零线电流过大有什么关系呢。


三次谐波和零线电流过大的关系
                三次谐波会在零线上叠加Z终导致零线电流过大,因为三相电流的每相电流之间的相位差是120°,因此三次谐波电流的相位相差360°(3×120°=360°)对于 交流电而言,相位相差360°意味他们是同相位的,因此,他们在零线上是算数叠加的。这就是三次谐波的特殊性。其实不仅是三次谐波有这样的特性,只要是汽基波频率3倍的谐波都应该具有这样的特性,这些频率是基波频率3倍称为3倍谐波,他们在零线上都是算数叠加的,但是6次、9次以及更高的3倍频率很小,甚至没有,因此不予考虑。


零线电流过大有哪些危害
                零线上的电流超过相线电流是巨大的安全隐患。零线上没有过流保护装置,因为电工规范中不允许在零线上安装保护装置。因此,零线即使在电流过大的情况下,也不会出现保护,而是任凭零线发热。在一般建筑物中,零线的截面积不会超过相线的截面积,甚至小于相线的截面积。因此,如果零线上的电流超过相线电流,就会过热。
                上面我们已经看到,零线上的电流Z大会达到相线电流的1.73倍。根据P=I2R的公式,零线上的功耗是相线功耗的1.732倍,也就是3倍!如此大功耗,会导致零线温度很高,一个结果是将零线烧断,另一个后果是造成火灾隐患。

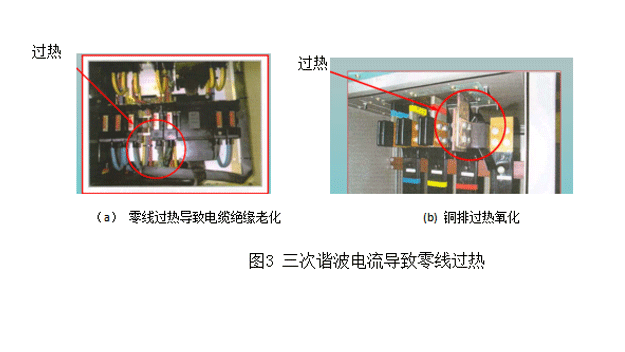

三次导致零线电流大-web

治理方法:
          既然我们知道了零线电流过大是因为三次谐波导致的,那么我们只需要治理三次谐波就可以了,三次谐波没有了,零线上的电流自然也就正常了。

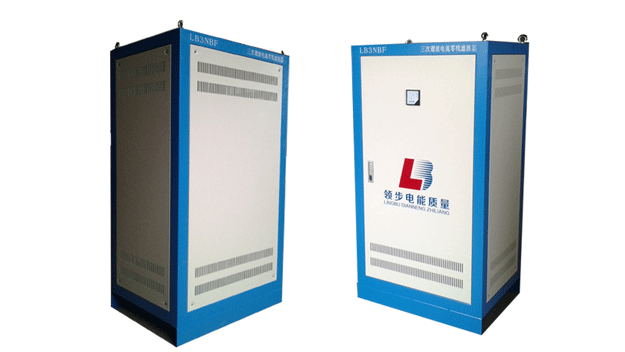

          我公司引进航天科工技术研发成功的三次谐波滤波器,不仅是当前市场中能从源头上彻底治理三次谐波电流的特别产品,也是对三相四线制配电系统中相线和零线 上的3次谐波电流能同时全面精确治理的专用滤波装置,该装置已经在消除3次谐波电流引发的零线电流异常增高、母排发热振荡、变压器过温异响等谐波危害方面得到了广泛的应用。



三次-web


三次谐波滤波器的特点和功能
√有效滤除整条零线上谐波电流
√减小谐波电流带来的电气火灾隐患
√可以滤除零线上 90%的 3 次谐波电流
√可以减小相线电流
√具有节能的效果
√采用专用滤波电容,可靠性高
√结构简单,安装方便,运行稳定
