零线电流大于相线电流的原因分析

返回列表来源:领步电能质量发布时间:2017-06-08加入收藏关注:-

专家讲堂3


          若三相负载平衡,进线主零线电流为零;当三相负载略为不平衡时,进线主零线才有较小电流的;只有当三相中的一相出现断相时,进线主零线电流才有可能大于相线电流。由于广告灯箱里边的电源采用了单相整理、会产生大量的三次谐波、通常的电源三次谐波含有率在80%左右、而三次电流谐波由于相位角、矢量角完全相同、故不能相同抵消、只能在中性线(零线)叠加造成、从而造成零线电流大于相线电流。可加装新恒基的零序滤波器能滤除90%以上的零线电流。三相不平衡时,中线上会承受不平衡电流,同时,若三相中存在3次谐波,会在中线上叠加,即中线电流为三相3次谐波电流之和。


零线电流大于相线电流的原因
          1、三相正弦对称交流电,在三相对称负载即平衡负载时,由于电流矢量大小相等,方向即相位互差120度,其矢量和为零即其零序电流为零;
          2、三相正弦对称交流电,在三相不对称负载即不平衡负载时,由于电流矢量大小不相等,方向即相位互差不全是120度,其矢量和不为零即其零序电流为不平衡电流,但是小于任一相电流;
          3、三相正弦对称交流电源,在三相负载中由于非线性元件如二极管的存在,三相负载电流中存在直流分量和三次的整数倍的高次谐波时,零序电流为其算术和,即零序电流有可能大于相线电流,如三相半波整流电路,任一相电流为负载电流的1/3,此负载电流就是零序电流;
          4、但是,在三相桥式整流电路中,由于在交流电的正、负半周都有电流,且在一周内正、负半周对称,三相之间对称,也就是说直流分量和三次的整数倍的高次谐波不存在,所以三相电流的矢量和为零,即零序电流为零;
          5、在单相桥式整流电路中,由于在交流电的正、负半周都有电流,且在一周内正、负半周对称,所以此单相电流的直流分量和三次的整数倍的高次谐波不存在;
          6、如果三相负载均为单相桥式整流电路这样的负载,尽管不平衡,其三相电流的矢量和不为零,即零序电流不为零,零线电流也不会大于相线电流。


零线电流过大的解决方法

          零线上的电流Z大会达到相线电流的1.73倍。根据P=I2R的公式,零线上的功耗是相线功耗的1.732倍,也就是3倍!如此大功耗,必然会导致零线温度很高,一个结果是将零线烧断,另一个严重的后果就是会引起火灾。 那么,面对零线电流过大这个问题,我们就只能任凭其发展而束手无策吗?答案当然是否定的。

          我们知道,相线与零线共同构成了3次谐波电流的通路,如果零线阻断了3次谐波电流,相线上自然就没有3次谐波电流了。因此,LB3NBF能够对整个供电系统的3次谐波电流进行治理。用LB3NBF治理零线的3次谐波电流主要的好处是从全系统的角度治理,配电系统上的任何设备都能够受益。 LB3NBF是一种针对性的3次谐波电流解决方案,是无源滤波补偿系列产品中专门用于治理相线和零线中3次谐波电流的专用装置,该装置在消除3次谐波电流引发的零线电流异常增高等危害方面具有很高的性价比。


LB3NBF三次谐波滤波器产品选型
          LB3NBF分为模块化和整机两种外形规格,两者功能相同,只是外形有所区别,目的是为了更方便满足不同项目的需求。产品外形预览(颜色及容量均可定制):

LB3NBF产品外形1LB3NBF产品外形2


产品容量配置说明:

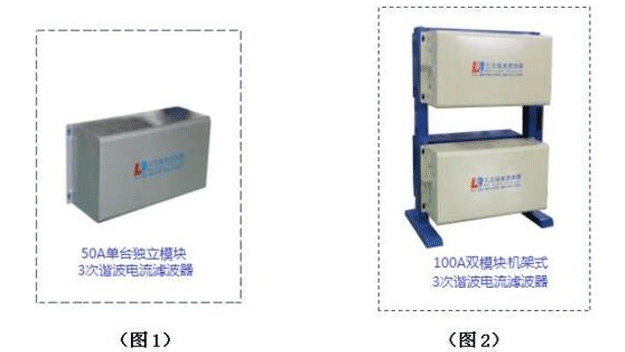

     (1)一个基准模块化LB3NBF产品容量为50A(外形如上图1所示),外形规格为宽460mm×深180mm×高280mm,400A以下容量产品由该规格模块组合并联组成;
     (2)100A规格产品采用机架式组合方式,由两台模块化产品组合(外形如上图2所示),外形规格为宽500mm×深220mm×高650mm;

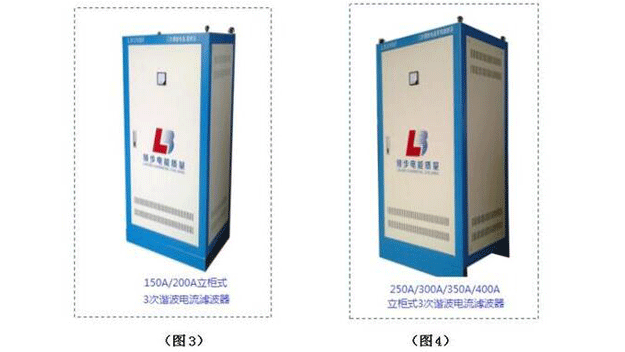

     (3)150A和200A两种规格产品采用单排立柜式,分别由3台和4台模块化产品并联安装于立式柜体内(外形如上图3所示),外形规格为宽600mm×深350mm×高1600mm;
     (4)250A、300A、350A和400A四种规格产品采用双排立柜式,分别由5台、6台、7台和8台模块化产品背靠背两排并联安装于立式柜体内(外形如上图4所示),外形规格为宽600mm×深600mm×高1600mm;
     (5)400A以上大容量规格产品可以选择上述几种规格产品进行组合并联,例如需要500A的LB3NBF,可以选用200A和300A的LB3NBF各一台;如果需要600A,可以选用300A的LB3NBF两台。
     【无论单台50A基准模块化产品还是多台模块组合并联的较大容量产品,都有10%的容量裕度】
