零线三次谐波电流的治理新思路!

返回列表来源:领步电能质量发布时间:2016-12-28加入收藏关注:-

专家讲堂2


          随着信息设备和各种节能设备的普及,各种节能灯、LED屏等使我们的城市变得绚丽多彩。于此同时也带来了许多谐波污染问题,其中3次谐波的危害尤为严重。无独有偶,青岛某银行安装了一块400平米左右的LED显示屏,运行时发现噪音非常大,影响日常正常工作。经过北京领步专家诊断,结论是由于LED屏工作时产生的3次谐波电流所致。在现场安装了一台LB3NBF系列三次谐波零线电流滤波器之后,问题得到有效的解决。下面来看两组具体的测试数据。


1、LB3NBF安装前后零线上谐波参数对比

          完全开启LED大屏,将A电流钳圈在柜体进线处的A相上,B电流钳圈在总零线上,C电流钳圈在柜体进行处的C相上,测电流谐波:


12

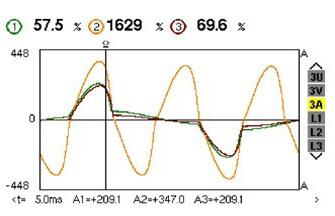

安装LB3NBF前零线上的谐波电流参数 安装LB3NBF后零线上的谐波电流参数


          由上图可以看出,安装前零线上的电流谐波相当高。安装了NBF之后,零线上的电流谐波由之前测得的1600%左右下降到了255%左右(这里因设备超出上限,1600%、255%并不是实际的谐波含有率,但下降的幅度确实可以很明显的体现出来)。


2、LB3NBF安装前后电压参数对比
          安装NBF之前,完全开启LED大屏,将三个电压夹分别夹在柜体进线处A相、B相、C相,测三相电压:


34

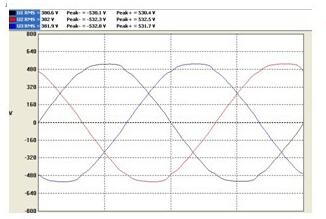

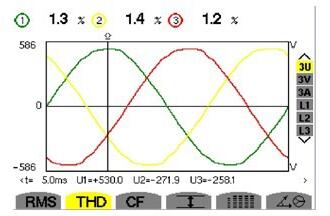

安装LB3NBF之前三相电压波形和三相电压谐波波形


          安装NBF之后,同样完全开启LED大屏,将三个电压夹分别夹在柜体进线处A相、B相、C相,测三相电压:

56

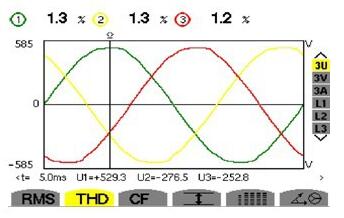

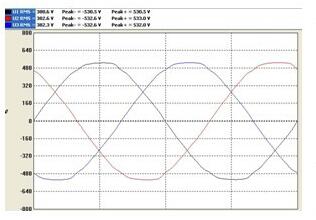

安装LB3NBF之后三相电压波形和三相电压谐波波形


          可以看出,在LB3NBF安装前后,电压参数没有发生明显变化。
          以上测试数据表明,在安装了LB3NBF之后,零线上谐波电流过大的问题得到了非常好的改善,同时电压参数并没有发生明显变化。可见北京领步LB3NBF系列三次谐波电流零线滤波器确实可以有效滤除零线上的谐波电流,进而消除谐波电流带来的各种隐患,保障设备正常运行。


三次谐波电流滤波器


          [北京领步]凭借13年来累积的经验案例和解决中小企业电能质量问题的准确定位,在国内同类厂商中无论是业绩案例还是技术成熟度,都能跻身行业前列,确保谐波过关,电费有奖不罚。了解更多<谐波治理>方案,欢迎点击我们的在线客服进行咨询,或者直接拨打全国统一服务热线400-056-5258,我们期待您的来电!
