零线过流过热问题突出,领步零线治理装置订单接二连三!

返回列表来源:领步电能质量发布时间:2018-05-31加入收藏关注:-

专家讲堂2


          随着天气的逐渐变热,零线电流过大的问题,也在逐步的体现出来,忙坏了我们前台咨询和生产部门的小伙伴们,下面我们就来看看,我们的三次谐波零线电流滤波器都为哪里解决了零线电流过大的问题。
           山西太原某连锁酒吧采购两套共360A三次谐波滤波器;江苏南京某大型家具广场为户外量化工程采购四套共420A三次谐波滤波器成套柜:福建厦门某广播电视广告公司为户外广告灯箱采购一台60A三次谐波滤波器模块:河北衡水饶阳某商厦急购50A三次谐波滤波器治理照明回路异常增高的零线电流:新疆石河子某商贸城订购300A三次谐波滤波器成套装置一套;浙江温州某大型生活广场采购420A三次谐波滤波器模块等零线治理装置,解决了这些现场因LED类负载产生的三次谐波叠加导致零线电流过大的问题,彻底消除了这类用户电力系统用电的安全隐患,得到了这些客户的认可与一致好评。

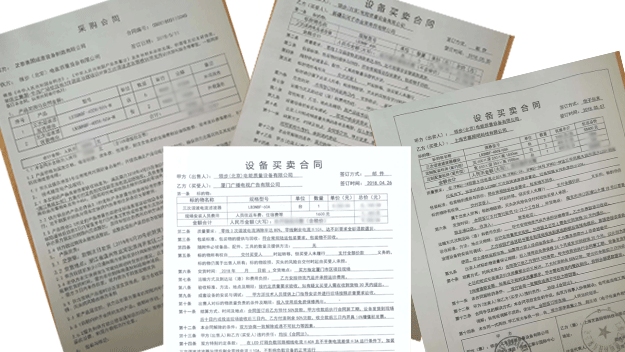

三次谐波滤波器合同。web


零线电流过大的原因
          零线电流过大三次谐波是罪魁祸首,在电力系统中,正常供电的频率是50HZ,所谓“三次谐波”,就是在50HZ的电路中,夹杂有150HZ的交流正弦波,这个150HZ的交流正弦波由于是50HZ的三倍,于是称之为三次谐波。
          3次谐波主要存在于低压配电网中,以建筑系统最为严重。其对电网的危害主要有:功率损耗增加、设备寿命缩短、接地保护功能失常、遥控功能失常、电网过热等;对配电站会造成电子器件误动作、电容器损坏、附加磁场、中性线过载和电缆着火。
          单相整流电路产生3次谐波电流,由于三相电的每相电流之间相位相差120°,因此3次谐波电流的相位相差360°(3×120° =360°),对于交流电而言,相位相差360°意味它们是同相位的。因此,3次谐波电流在零线上是算数叠加的。这就是三次谐波的特殊性。
          不仅三次谐波具有这样的特性,只要是基波频率3倍频率的谐波都应该具有这样的特性,事实确实如此这些频率是基波频率3倍的谐波称为3倍频谐波,他们在中线上都是算术叠加的。但是6、9次以及更高的3倍频谐波很小,甚至没有,因此不予考虑。
零线电流过大治理方法

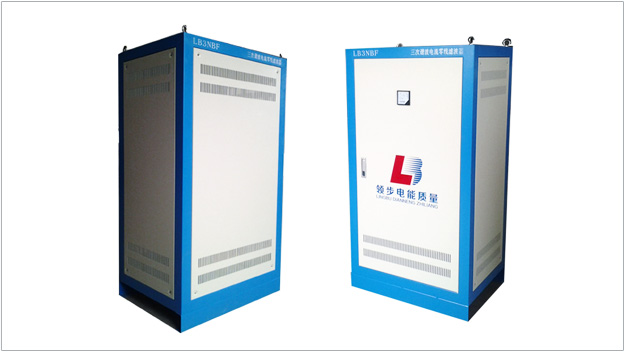

          我们知道,相线与零线共同构成了 3 次谐波电流的通路,如果在零线上阻拦掉 3 次谐波电流,那么相线上自然就没有 3 次谐波电流了。由于 LB3NBF 对于 3 次谐波电流具有很高的阻抗,故将 LB3NBF 安装在变压器的次级端,串联在零线上,这样就能够实现阻拦掉 3 次谐波电流从零线流回变压器。
          因此,用 LB3NBF 治理零线的 3 次谐波电流最大的好处是从全系统的角度治理,对整个供电系统的 3 次谐波电流进行消除,配电系统上的任何设备都能够受益。


LB-文章中间图模板(1张有边框)-2


三次谐波滤波器技术特点
√有效滤除整条零线上谐波电流
√减小谐波电流带来的电气火灾隐患
√可以滤除零线上 90%的 3 次谐波电流
√可以减小相线电流
√具有节能的效果
√采用专用滤波电容,可靠性高
√结构简单,安装方便,运行稳定
√减小电磁干扰

          13年来北京领步始终专注于“谐波干扰危害治理”“高低压特殊无功补偿”两方面进行辛勤耕耘与技术积累,专注成就品质质量铸就品牌,为各类谐波治理用户提供“24小时技术咨询”“免费检测分析”“方案设计与性价比评估”,了解更多<谐波的危害治理>方案,欢迎点击我们的在线客服进行咨询,或者直接拨打全国统一服务热线400-056-5258,我们期待您的来电!
