【山东】领步背景谐波滤波器助力大唐减少每天十几万损失(上)

返回列表来源:领步电能质量发布时间:2015-12-10加入收藏关注:-

案例3



——项目前期数据测试


客户名称:大唐桂冠山东电力投资有限公司

谐波负载:发电风机

使用场所:风电场

采购设备:17台40KVA背景谐波滤波器

产品型号:LBPQC-400V/40Kva


【项目背景】

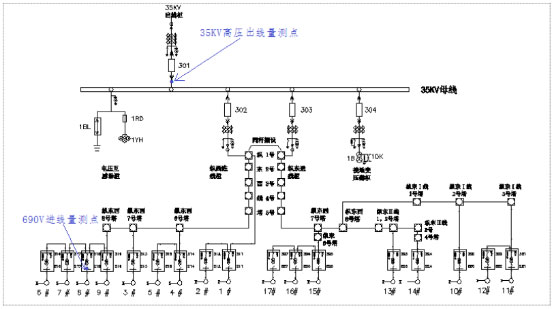

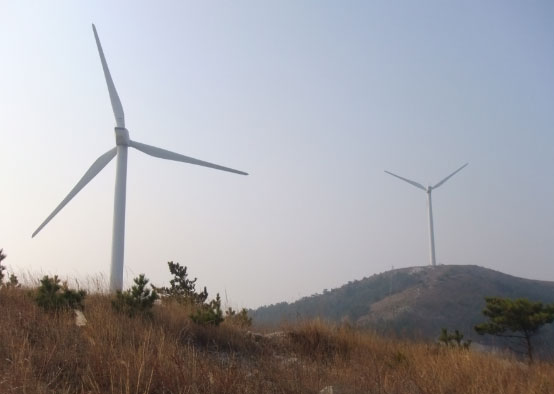

   大唐桂冠山东电力投资有限公司开发区风电场位于山东烟台经济开发区顾家围子山,总装机容量为2.55万千瓦,共安装17台1500千瓦的风力发电机组。 17台风力发电风机通过17台容量1500KVA,变比0.69/35KV风机变压器向35KV母线供电,该35KV母线馈入场变电室通过35KV开关室接入上级供电站35KV高压母线实现并网发电,在35KV场变电室还接入有一套35KV±8MvarSVG为母线系统动态补偿无功功率,每台风机的控制单元系统是通过一台容量40KVA变比690/380V变压器从690V母线取电。


新闻案例-文章中间配图-7-1


新闻案例-文章中间配图-7-2


   受大唐桂冠山东电力投资有限公司的邀约,领步(北京)电能质量设备有限公司于2013年11月22日派技术工程师前去进行电能质量测试,此次测量目的是了解风电场发电风机受谐波污染情况,寻求解决方案和组织实施。


【数据测试】

新闻案例-文章中间配图-7-3


   此次量测选择在开发区风电场35KV变电室内35KV高压出线点和8号风机变压器低压690V进线点进行测量,使用两台Fluke435电能质量测试仪进行不间断连续16小时量测,获得连续的电流、电压、谐波情况及瞬时的波形、功率谐波、谐波电流畸变率等详细数据。


   35KV高压母线侧 风机和SVG 功率因数 谐波电压总畸变率 谐波电流总畸变率 钢厂未投运生产 正常运行 接近1.0 正常 正常 钢厂投运生产(22:00-09:30) 停运 0.4左右 Z高达25% Z高达160% 备注 35KV母线系统内23次和25次为主要谐波电流,23次谐波电流Z大达到44.4A,95%概率值为31A;25次谐波电流Z大达到35.8A,95%概率值也达到24.8A,分别超出国家对应标准2.2的15倍和12倍以上,严重危害风电场整个配电系统的安全。


35KV高压母线侧 风机和SVG 功率因数 谐波电压总畸变率 谐波电流总畸变率
钢厂未投运生产 正常运行 接近1.0 正常 正常
钢厂投运生产(22:00-09:30) 停运 0.4左右 Z高达25% Z高达160%
备注 35KV母线系统内23次和25次为主要谐波电流,23次谐波电流Z大达到44.4A,95%概率值为31A;25次谐波电流Z大达到35.8A,95%概率值也达到24.8A,分别超出国家对应标准2.2的15倍和12倍以上,严重危害风电场整个配电系统的安全。



8号风机变压器低压690V 风机和SVG 功率因数 谐波电压总畸变率 谐波电流总畸变率
钢厂未投运生产 正常运行 接近1.0 正常 正常
钢厂投运生产(22:00-09:30) 停运 0.4左右 Z高达20% Z高达160A左右
备注 风电场风机低压690V侧系统内23次和25次仍为主要谐波电流,23次谐波电压畸变率达到9%左右,25次谐波电压畸变率达到11%左右,都明显超出国家对应标准安全限值要求。



    供电线路缩短前35KV母线系统内无论是谐波电压还是谐波电流畸变率23次和25次仍为主要的,但超标数量只有线路缩短后的五分之一左右。


   [北京领步]凭借13年来累积的经验案例和解决中小企业电能质量问题的准确定位,在国内同类厂商中无论是业绩案例还是技术成熟度,都能跻身行业前列,确保谐波过关,电费有奖不罚。了解更多背景谐波滤波器动态补偿无功功率,欢迎点击我们的在线客服进行咨询,或者直接拨打全国统一服务热线:400-056-5258,我们期待您的来电!
