山西太原某装饰市场负责人亲赴领步生产基地取设备

返回列表来源:领步电能质量发布时间:2017-10-20加入收藏关注:-

实时新闻3


                2017.9月下旬的一天,接到山西太原欧工打来电话,他主要负责装饰市场的现场施工,但是在安装时发现零线有异响,测量后得知零线电流在240A,但是相线上的电流才只有80A左右,他们经过多方查证,得出结论是三次谐波导致的。因为只有单相整流负载才会出现三次谐波导致零线发热、有异响的现象,通过和欧工的沟通得知他们的外墙广告位置是LED灯箱和一些开关电源,LED灯箱和开关电源是典型的单相整流负载,因此只要治理三次谐波就能解决零线异响的现象。因为马上要面临开业的问题,发物流快递中途耽搁的时间太长,因此欧工和甲方人员赵工直接坐大巴来我们生产基地取三次谐波滤波器设备。



LB-文章中间图模板(单无边框)-1

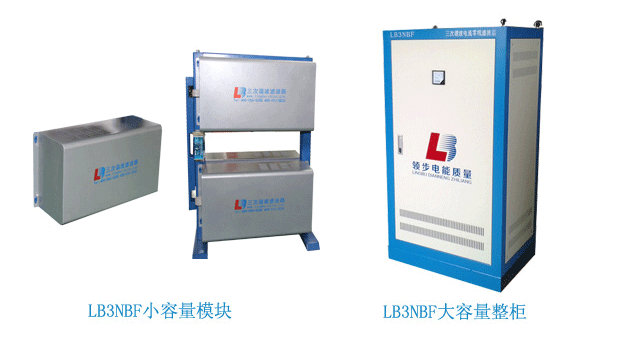

三次谐波滤波器
                我们知道,相线与零线共同构成了 3 次谐波电流的通路,如果在零线上阻拦掉 3 次谐波电流,那么相线上自然就没有 3 次谐波电流了。由于 LB3NBF 对于 3 次谐波电流具有很高的阻抗,故将 LB3NBF 安装在变压器的次级端,串联在零线上,这样就能够实现阻拦掉 3 次谐波电流从零线流回变压器。
                因此,用 LB3NBF 治理零线的 3 次谐波电流主要的好处是从全系统的角度治理,对整个供电系统的 3 次谐波电流进行消除,配电系统上的任何设备都能够受益。

不同


安装方式:

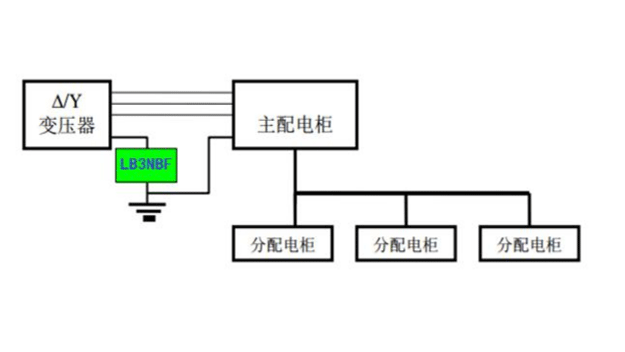

                第一种安装方式:安装在变压器的输出端(主配电柜的输入端)这种安装方式能够充分的发挥 LB3NBF 的效能,减小变压器下端所有零线上的 3 次谐波电流,避免继电保护器误动作。同时,能够降低变压器的温度。

注意:LB3NBF 的下游与地线连接。

一

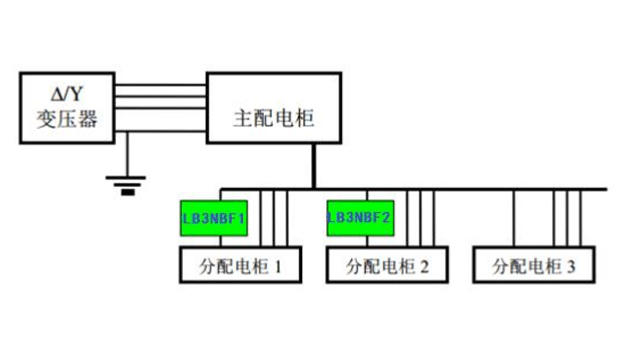

                第二种安装方式:安装在分配电柜的输入端这种安装方式适合于对局部线路进行保护。例如,分配电柜 1 是为某个大尺寸的 LED 屏幕供电的,则 LB3NBF1 能够减小 LED 屏幕相关电路产生的 3 次谐波电流,使 LB3NBF 所在的零线电流大大低于相线电流。如分配电柜 3 的负荷以线性负荷为主,就不需要安装 LB3NBF。如果在每个为非线性负荷供电的分配电柜上都安装了 LB3NBF,则总配电柜、变压器也就避免了 3 次谐波电流的危害。

二
