【苏州】环境公司使用领步零线电流滤波器解决问题(上)

返回列表来源:领步电能质量发布时间:2015-12-10加入收藏关注:-

案例2



——项目前期数据测试

客户名称:江苏某环境科技有限公司

谐波负载:单相直流风机

使用场所:生产车间

采购设备:2台200A三次谐波零线电流滤波器

产品型号:LB3NBF-400V/200A


【项目背景】

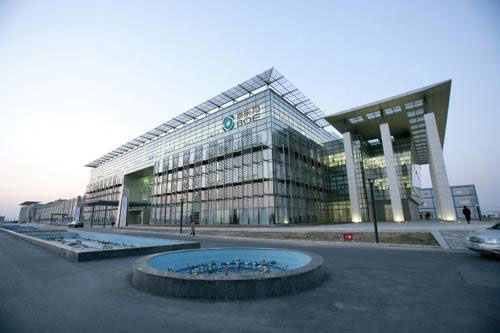

苏州某环境科技有限公司为重庆某知名电子厂用户,在11台变压器(8台容量2500KVA+3台容量1600KVA)的低压400V侧配装了大批量单相直流风机,每台风机额定功率为200-300W,每台变压器下配装有1200-1300台该规格小功率风机,集中安装在1-3条低压出线支路上,因为风机供电系统包含有单相交-直流整流电路,导致运行时产生比例很高的谐波馈入所在配电系统。

根据与客户和风机供应商三方沟通商讨,拟选择 C4N3TR404E 变压器下两条富士电机FFU出线进行治理试点,受委托,领步(北京)电能质量设备有限公司针对这两条风机负载出线的3次谐波零线谐波电流进行治理方案设计。


新闻案例-文章中间配图-8-1


【数据测试】

量测期间负载运行状况:

C4N3TR404E变压器下的负载主要为富士电机FFU、他牌FFU,消防风机等,此类设备在运行过程中无功需求量一般,但会产生大量谐波,C4N3TR404E变压器低压侧使用了NOKIAN电容器做无功补偿,分为八组共计398Kvar,量测期间因系统功率因素较高,无电容器投入运行,C4N3TR404E 变压器系统运行电流 648A(补偿未投入),负载运行率约为65%,现场测试数据摘录如下:


新闻案例-文章中间配图-8-2


在量测点1-11(变压器的低压侧)位置使用电能质量测试仪进行不间断量测,获得系统的电流电压波形、功率、谐波等详细数据。

在量测点12-28(FFU和他牌FFU进线等)位置使用电能质量测试仪,进行不间断量测,获得系统的电流电压谐波等详细数据。


测试点 运行电流 总谐波电流/畸变率 3次 5次 7次 9次 11次 13次
C4N3TR404E变压器400V低压侧母线 648A 263.3A(40.63% 233.39A 61.93A 38.9A 23.31A 14.34A 7.83A
FUJI-C4-3-FFU-N-4出线 226A 134.65A(59.58% 128.22A 35.67A 17.58A 8.66A 6.99A 4.44A
FUJI-C4-3-FFU-N-6出线 190A 118.6A(62.42% 112.99A 30.77A 14.83A 7.93A 5.92A 3.74A
