【苏州】领步有源滤波器为金龙汽车解决大麻烦(上)

返回列表来源:领步电能质量发布时间:2015-12-10加入收藏关注:-

案例2



——项目前期数据测试


客户名称:金龙联合汽车工业(苏州)有限公司

谐波负载:整流设备

使用场所:金龙海格客车电泳涂装车间

采购设备:4台三相三线300A整流设备专用有源滤波器

产品型号:LBAPF3L-400V/300A


【项目背景】

其电泳涂装车间一条20KV高压进线负载三台容量2000KVA变比10/0.4KV的变压器,其中10#和13#主变主要负载为电泳整流装置及配套负载,11#主变主要负载为电机、动力、照明等常规动力设备,因为电泳整流装置运行时产生谐波干扰(整流设备谐波),不仅直接导致所在配电系统电容补偿柜投切接触器烧毁、电容器击穿、母排过热振动、变压器温度升高等故障危害,还影响车间内PLC控制柜等电子设备的正常使用,需要进行谐波治理消除谐波引发的故障危害,保障无功补偿和负载设备的正常安全运行。

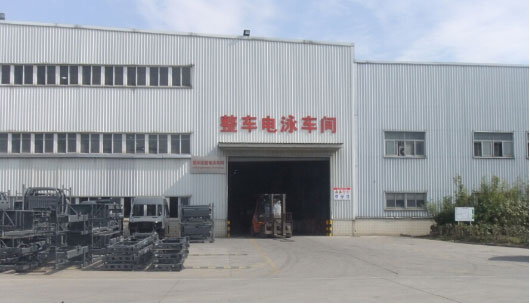

新闻案例-文章中间配图-9-1


受金龙联合汽车工业(苏州)有限公司的邀约,领步(北京)电能质量设备有限公司派技术工程师前去进行电能质量测试进而设计谐波治理方案和组织实施。


【数据测试】

系统测试点选择:分别对电泳涂装车间10#和13#两台变压器二次侧进行了电压谐波、电流谐波、功率因数等测试。两台变压器测试点系统简图如图1和图2所示。

新闻案例-文章中间配图-9-2

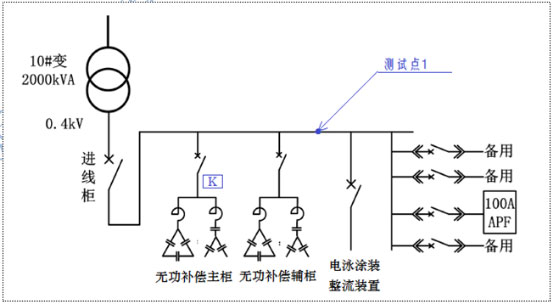

(图1  10#变压器低压系统测试点选择示意图)

新闻案例-文章中间配图-9-3

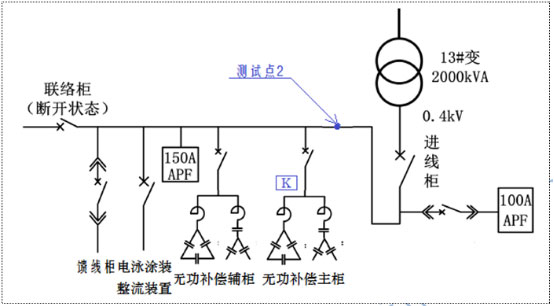

(图2  13#变压器低压系统测试点选择示意图)


10#和13#两台变压器在其他负载正常运行的情况下,分为未投入电泳涂装物料和投入电泳涂装物料两种情况,分别测试谐波电流及电压畸变情况,数据如下:


变压器低压侧 负载状态 电压总畸变率 电流总畸变率 谐波电流
10# 未投入电泳涂装物料 0.024 0.095 存在少量5、7次谐波。
10# 投入电泳涂装物料 0.046 0.26 总谐波电流490A以上(谐波电流Z大值推算在680A左右),其中5次谐波电流466.1A,7次谐波电流129.2A。
13# 未投入电泳涂装物料 0.028 0.215 35.7A
13# 投入电泳涂装物料 0.037 0.715 总谐波电流380A以上(谐波电流Z大值推算在687A左右),其中5次谐波电流284.6A,7次谐波电流219.7A。
