天津津汇广场LED三次谐波治理项目现场设备调试中…

返回列表来源:领步电能质量发布时间:2017-06-09加入收藏关注:-

实时新闻2

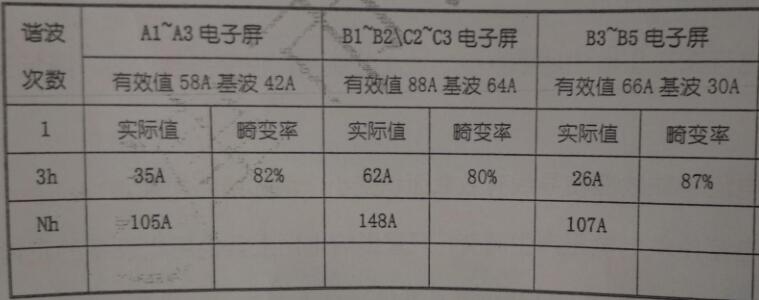

          2017年5月份,津汇广场配电负责人刘工联系到我们领步的工程师,说明了津汇广场目前存在的因LED灯产生三次谐波电流,导致零线过大,存在安全隐患的情况,我司技术3小时内安排人员赶往现场进行数据测评,Z终测评结果如下图所示:


QQ截图20170609160751


          根据上述测试数据可知,A1~A3、B1~B2\C2~C3 和 B3~B5 这三条电子灯箱屏电源进线上的零线电流分别为 105A、148A 和107A,刘工希望配置三次谐波滤波器能安装在配电箱的下面,因此Z终选定方案为:根据我司 LB3NBF-50 模块化三次谐波电流滤波器的单元容量为 50A 和具有 10%容量裕度的特点,设计为这三条电子灯箱屏电源进线分别配置100A、150A和100A三种规格的产品,对应我司产品型号分别为LB3NBF-100、LB3NBF-150和LB3NBF-100,分别由 LB3NBF-50 模块 2 台、3 台和 2 台并联组合而成。


现场设备调试中:

          6月9日下午,领步工程人员赶往项目现场,对这3套三次谐波电流滤波器进行调试……

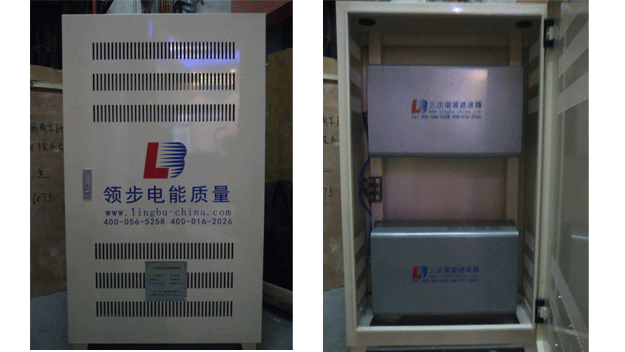

天津津汇广场现场图


治理效果分析预估:
          (1)B1~B2\C2~C3 这条 LED 电子灯箱广告屏相线上 3 次谐波电流62,N线电流148A,根据三次谐波电流在零线上360°叠加的原理,N 线上的电流成分主要是 3 次谐波电流叠加过来的,因此加装 LB3NBF-150 后零线电流将被消除 90%以上,预计将降低到 15A以下;
          (2)A1~A3 这条 LED 电子灯箱广告屏相线上 3 次谐波电流 35A,N 线电流 105A,根据三次谐波电流在零线上 360°叠加的原理,N 线上的电流成分主要是 3 次谐波电流叠加过来的,因此加装 LB3NBF-100 后零线电流将被消除 90%以上,预计将降低到15A以下;
          (3)B3~B5 这条 LED 电子灯箱广告屏相线上 3 次谐波电流 26A,N 线电流 107A,根据三次谐波电流在零线上 360°叠加的原理,3 次谐波电流叠加到 N 线上Z大为 78A,因此零线上还存在 不平衡电流或其他次谐波电流,因此加装LB3NBF-100 后三次谐波电流虽然被消除 90%以上,但剩余的零线电流预计在 25A 左右;


三次谐波零线电流滤波器简介

          我们知道,相线与零线共同构成了3次谐波电流的通路,如果零线阻断了3次谐波电流,相线上自然就没有3次谐波电流了。因此,LB3NBF能够对整个供电系统的3次谐波电流进行治理。用LB3NBF治理零线的3次谐波电流主要的好处是从全系统的角度治理,配电系统上的任何设备都能够受益。

          LB3NBF是一种针对性的3次谐波电流解决方案,是无源滤波补偿系列产品中专门用于治理相线和零线中3次谐波电流的专用装置,该装置在消除3次谐波电流引发的零线电流异常增高等危害方面具有很高的性价比。 需要提到的一点是,在选用三次谐波零线滤波器解决零线电流异常问题时,装置的安装方式要特别注意。LB3NBF串联安装在系统的零线上。可以安装在配电系统的任何位置,即可以安装在变压器的输出端,也可以安装在总配电柜处,也可以安装在分配电盘处。但是LB3NBF安装的位置不同,3次谐波电流抑制作用和节电效果不同。


          [北京领步]凭借13年来累积的经验案例,解决了中小企业电能质量问题的准确定位,在国内同类厂商中无论是业绩案例还是技术成熟度,都能跻身行业前列。

了解更多<三次谐波滤波器>,欢迎点击我们的在线客服进行咨询,或者直接拨打全国统一服务热线400-056-5258,我们期待您的来电!
