【新疆某能源】选购三相三线100A有源滤波器 只选北京领步效果好(下)

返回列表来源:领步电能质量发布时间:2015-12-10加入收藏关注:-

案例2



客户名称:新疆某能源股份有限公司

谐波负载:硅芯高频炉等

使用场所:生产车间

采购设备:15台三相三线100A有源滤波器

产品型号:LBAPF3L-400V/100A


【项目背景】

新疆能源股份有限公司是北京领步电能质量的老客户了,这次之所以又找到领步,就是因为我们一期的治理效果非常好,所以才会再度选择。客户一期多晶硅生产线配有15台80KW硅芯高频炉,此15台分为两条线路,一条线路上带7台(以下称一段),分为两面进电柜;另一线路带8台(以下称二段),同样分为两面进电柜。通过现场测试,硅芯高频炉在生产运行时会产生大量谐波流入其所在电网,导致谐波电流、谐滤电压畸变率严重超标,严重影响电网的运行安全以及用电设备的安全,急需对整个生产线进行有源谐波治理。


【数据测试】

由于一期生产线的硅芯炉与二期生产线已经实施有源谐波治理的硅芯炉规格类型相同,因此借鉴二期生产线有源谐波治理时测量的单台硅芯炉电能质量参数如下:


测试负载 运行电流 谐波电压总畸变率 谐波电流总畸变率 基波 总谐波 5次 7次 11次 13次
二期1号线单台硅芯炉 86A 5.60% 140.90% 50A 70.5A 43.4A 38.2A 27.2A 20.2A
二期2号线单台硅芯炉 102A 3.10% 132% 62A 81.8A 54.0A 45.5A 30.7A 20.3A


【谐波治理方法选取与分析】

根据业主方对单台炉进行就近谐波治理的要求,为每台硅芯高频炉的380V进线加装一台三相三线100A有源滤波器,在硅芯高频炉负载正常运行状况下,动态消减补偿该炉运行产生的谐波电流,使硅芯高频炉进线回馈上级变电系统的母线谐波电流达到国家谐波标准的考核要求 。


治理配电系统 新增APF容量 APF配置型号 配置数量
负载7台硅芯高频炉的1段系统 700 A LBAPF3L-400V/100A 7台
负载8台硅芯高频炉的2段系统 800 A LBAPF3L-400V/100A 8台


新闻案例-文章中间配图-11-3


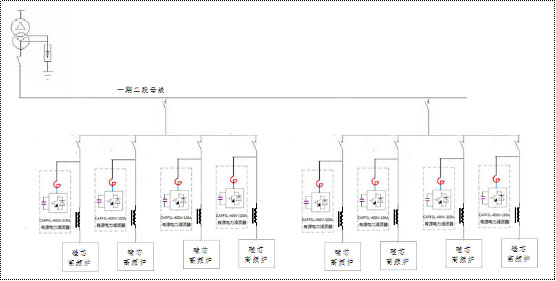

(负载7台硅芯高频炉的1段系统有源滤波器补偿原理图)


新闻案例-文章中间配图-11-4

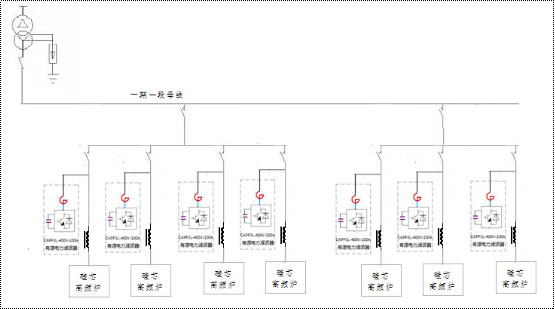

(负载7台硅芯高频炉的1段系统有源滤波器补偿原理图)


【项目验收】

新闻案例-文章中间配图-11-6

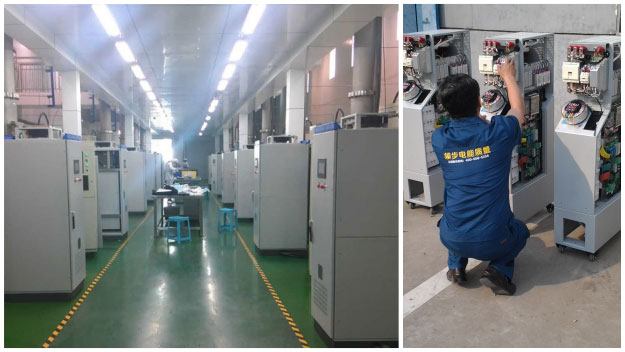

生产现场照片


新闻案例-文章中间配图-11-5

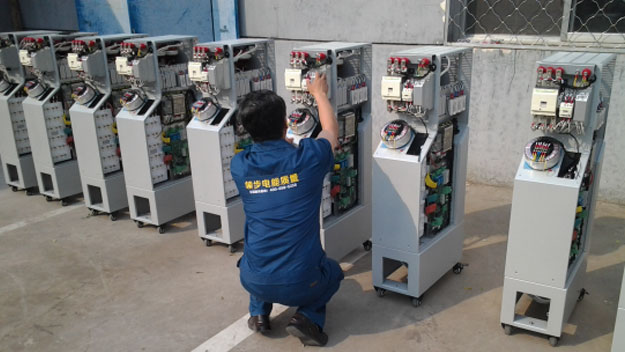

设备现场安装照片


单台硅芯高频炉测评 治理前 治理后
谐波电流总畸变率 1.18 0.072
5次谐波电流 39.5A 1.1A
7次谐波电流 32.3A 0.3A
11次谐波电流 17A 0.5A
13次谐波电流 9.7A 0.3A
单台硅芯炉功率因数 0.54 0.96
负载基波电流 79A 52A


负载8台硅芯高频炉的2段系统 治理前 治理后
变压器电压总畸变率 6.40% 2%
单台硅芯炉谐波含量百分比 55% 5%
5次谐波电流 230A 6.9A
7次谐波电流 143A 9.2A
11次谐波电流 43A 4.2A
13次谐波电流 24.2A 3.9A
单台硅芯炉功率因数 0.67 0.95



[北京领步]是专注企事业单位用电异常问题治理专家,致力于开发前端技术和产品,推动整个谐波治理行业。为各类谐波治理用户提供“24小时技术咨询”“免费检测分析”“方案设计与性价比评估”,了解更多三相三线100A有源滤波器,欢迎点击我们的在线客服进行咨询,或者直接拨打全国统一服务热线:400-056-5258,我们期待您的来电!
