引起零线电流过大都有哪些原因及治理的方法是什么

返回列表来源:领步电能质量发布时间:2017-07-24加入收藏关注:-

专家讲堂2


                随着计算机、彩色电视机、变频空调等办公、家用电器和节能灯、广告牌、LED屏等商业信息、节电设备的越来越广泛的应用,使低压三相供电系统中的单相整流负载越来越多,所产生的高次谐波电流对供电系统的影响也越来越大,甚至影响供电系统的安全运行。

          当计算机信息设备、节能灯等作为负载,相线的电流达到额定负荷时,零线上的电流必然会过流。由于零线上通常没有保险装置,不能像相线那样在过流的情况下自动断开。因此,零线上发生过流必然会导致零线过热、开关柜中零线电流过大,不仅会导致频繁跳闸等误动作,还极易引发火灾等安全事故。
一、引起零线电流大的原因
1、三次谐波导致零线电流过大
          3次谐波主要存在于低压配电网中,以建筑系统Z为严重。其对电网的危害主要有:功率损耗增加、设备寿命缩短、接地保护功能失常、遥控功能失常、电网过热等;对配电站会造成电子器件误动作、电容器损坏、附加磁场、中性线过载和电缆着火。
          单相整流电路产生3次谐波电流,由于三相电的每相基波电流之间相位相差120°,因此3次谐波电流的相位相差360°(3×120° =360°),对于交流电而言,相位相差360°意味它们是同相位的。因此,3次谐波电流在零线上是算数叠加的。这就是三次谐波的特殊性。其实不仅三次谐波具有这样的特性,只要是基波频率3倍频率的谐波都应该具有这样的特性。这些频率是基波频率3倍的谐波称为3倍频谐波,他们在中线上都是算术叠加的。但是6、9次以及更高的3倍频谐波很小,甚至没有,因此不予考虑。

叠加web



2、三相不平衡导致零线电流过大
          三相不平衡:是指在电力系统中三相电流(或电压)幅值不一致,且幅值差超过规定范围。
          引起零线电流过大的另一个原因就是三相不平衡,虽然三相不平衡会使零线上的电流增大,但是这只是说在一定的范围内,当三相不平衡时,零线上的电流不会超过其中任意的一相。

二、治理方法
1、针对三次谐波治理
          我们公司的三次谐波滤波器是解决三次谐波问题有效的治理方法之一,我们知道,相线与零线共同构成了 3 次谐波电流的通路,如果在零线上阻断 3 次谐波电流,那么相线上自然就没有 3 次谐波电流了。由于 LB3NBF 对于 3 次谐波电流具有很高的阻抗,故将LB3NBF 安装在变压器的次级端,串联在零线上,这样就能够实现阻断 3 次谐波电流从零线流回变压器。
          因此,用 LB3NBF 治理零线的 3 次谐波电流主要的好处是从全系统的角度治理,对整个供电系统的 3 次谐波电流进行消除,配电系统上的任何设备都能够受益。
          由于 LB3NBF 能够对安装位置下游的所有线路上的 3 次谐波电流起到抑制作用, 因此, , 建议尽量在上游的位置安装  LB3NBF ,这样受益的范围是 F LB3NBF  下游的所有线路。例如,如果在变压器的输出端安装 LB3NBF,则该变压器的下游所有线路都不会受到 3 次谐波电流的危害。

               LB3NBF 的安装过程很简单,只要将原来系统的零线断开,将 LB3NBF 串联接入即可。连接好后即可投入运行,不需要调试。


三次谐波web


2、针对三相不平衡治理

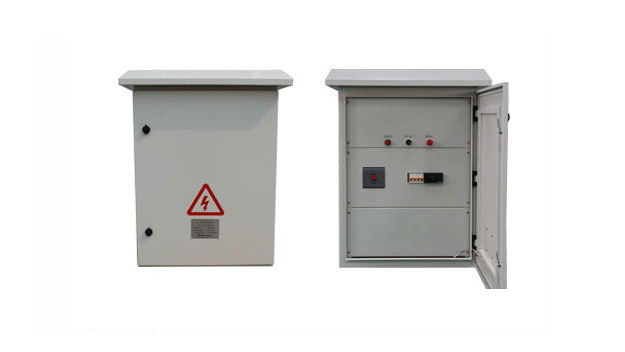

          我公司研发成功的LBSTUR系列三相不平衡智能调节器,是一种用于动态治理配网三相不平衡、补偿无功的新型电力电子装置,它能够根据配网用户由于不同时间段或不同负荷导致的配网三相不平衡电流,利用先进控制算法分离出不平衡电流的正负零序及无功,通过触发功率器件IGBT,使逆变器发出与之相反的抵消电流,达到消除不平衡及补偿无功的作用。

三相不平衡web



          13年来北京领步始终专注于“谐波干扰危害治理”“高低压特殊无功补偿”两方面进行辛勤耕耘与技术积累,专注成就品质、质量铸就品牌,为各类谐波治理用户提供“24小时技术咨询”“免费检测分析”“方案设计与性价比评估”,了解更多<谐波的危害治理>方案,欢迎点击我们的在线客服进行咨询,或者直接拨打全国统一服务热线400-056-5258,我们期待您的来电!
