变频整流设备工业型APF

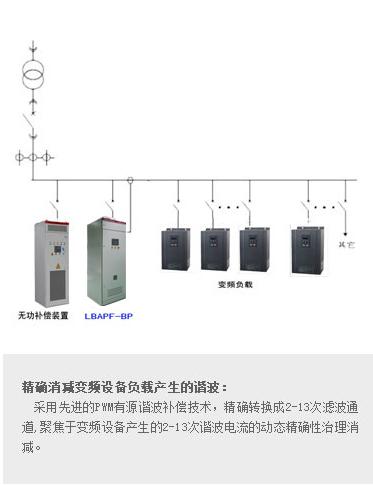

LBAPF-BZS变频整流设备专用工业型APF是针对变频整流类负载设备运行主要产生5次、7次谐波的特点,采用PWM变流技术优势,定向控制IGPT的开关频率,调节闲置的13次以上滤波通道,精确转换成2-13次滤波通道,从而实现对功率单元在2-13次范围内谐波滤除能力的有效扩充,提升有源滤波器的性价比

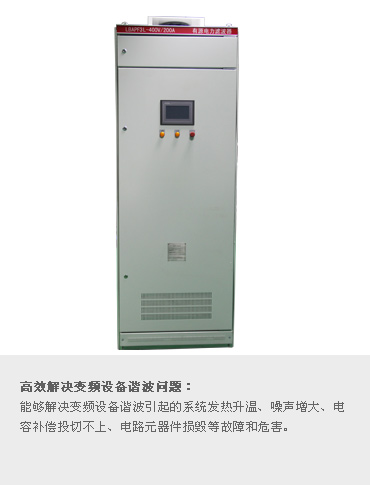

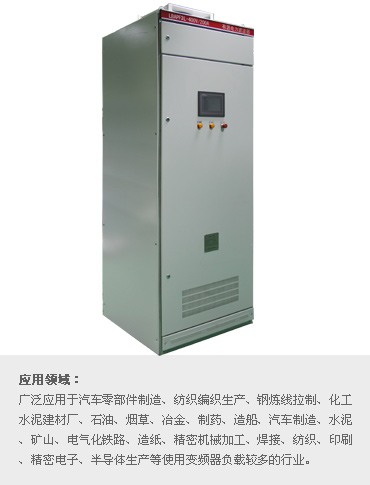

变频整流设备工业型APF 变频整流设备工业型APF 变频整流设备工业型APF 变频整流设备工业型APF

1 2 3 4

产品特别优势:

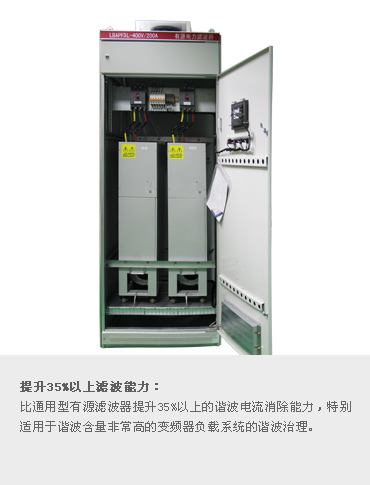

将APF功率单元的谐波滤除能力提升35%以上

通常有源滤波器的谐波滤除范围和补偿能力受IGBT开关频率的限制,针对变频整流类负载设备运行主要产生5次、7次谐波的特点,利用PWM变流技术调节IGBT的开关频率,聚焦在2-13次谐波频率范围内,从而将APF功率单元在2-13次范围内谐波滤除能力进行有效扩充,对变频整流设备的谐波滤除能力提高了35%以上。

适用系统参数: 1.电网电压:380V±10%2.电网频率:50HZ±2% 3.接线方式:三相三线 4.整机效率:≥97%5.进线方式:下进下出或上进上出可选

产品功能特点| CHARACTERISTIC

模块化系统

确保整机有效可靠运行功率单元采用IGBT全桥PWM逆变技术模块化设计,具有体积小、效率高、安全可靠、维护简单、更换便捷等特点,功率单元自主研发的热管散热技术,大大提高了IGBT的可靠性。

LB-功能说明有源变频-2

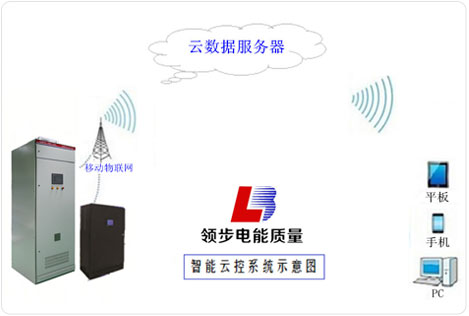

智能云控新技术

远程轻松掌控电能质量不仅能对设备本身实现参数设定、复位重启、故障预警与多重提示等智能管控,还可以对所在变压器系统进行谐波与能耗数据的采集、远程云端分析控制、智能化运行管理等功能。

响应速度快

快速动态滤波补偿可快速自动跟踪补偿电网中变化的谐波电流,消除与系统阻抗发生谐振的危险。自主研发的算法确保响应速度不超过100us,对于快变负载能够实现瞬时补偿。

LB-功能说明有源综合-4

智能云控新技术

远程轻松掌控电能质量不仅能对设备本身实现参数设定、复位重启、故障预警与多重提示等智能管控,还可以对所在变压器系统进行谐波与能耗数据的采集、远程云端分析控制、智能化运行管理等功能。

重点性能参数| PARAMETER

滤波范围 滤波能力 快速响应时间 全响应时间 开关频率
2~50次 THDI(电流畸变率)<5% <100μs <9ms 20KHZ

通讯性能配置| TO CONFIGURE

通讯接口 通讯协议 保护功能 CT监测告警 故障报警 智能云控新技术
RS485,网口 电总协议,
Modbus协议,TCP/IP
过压保护、欠压保护、
短路保护、逆变桥反向保护、
过补偿保护
有,
最多报警记录500条
可选

产品选型介绍| LECTOTYPE

序号 产品规格型号 2-13次谐波电流补偿容量 柜体尺寸(宽、深、高) 备注
1 LBAPF3L-400V/150A-BZS 150A 800*800*2200mm 在不小于Z小柜体尺寸的情况,可以根据项目需求自主设定柜体尺寸。
2 LBAPF3L-400V/300A-BZS 300A 1000*800*2200mm
3 LBAPF3L-400V/450A-BZS 450A 1200*800*2200mm
更大容量规格可以选择上述单元模块进行组合,采用多面柜体进行并柜(单套设备≤9个单元模块)
