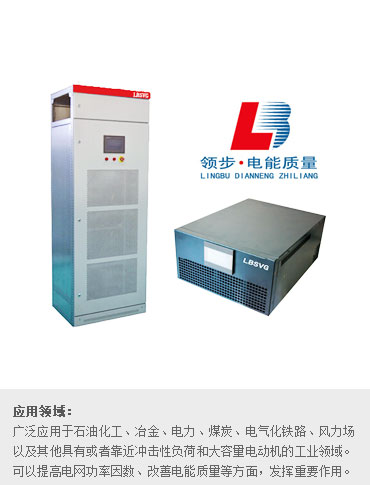

静止无功发生器 SVG

静止无功发生器(Static VAR Generator,简称SVG)属于并联型动态无功补偿装置,,通过调节逆变桥中IGBT器件的开关,可以控制直流逆变到交流的电压幅值和相位,整个装置相当于一个调相电源,通过检测系统中所需补偿的无功,可以快速发出大小相等、相位相反的无功,实现无功的就地平衡,保持系统实时高功率因数运行。

静止无功发生器  SVG 静止无功发生器  SVG

1 2

产品特别优势:

实时动态快速补偿

LBSVG系列静止无功发生器,可以补偿基波无功电流,也可同时对谐波电流进行动态实时补偿。主电路主要包括控制系统,IGBT 功率变换器和滤波电抗器三部分。LBSVG 首先通过软起接触器和软起电阻进行软起动,再经过 PWM 调制使电容电压升至额定值,而FPEA控制器提取出所有的谐波或无功电流,使 LBSVG 吸收或发出满足需求的无功电流,实现动态无功补偿的目的。

性能参数: 1.电网电压:400V 、690V2.电网频率:50HZ±2% 3.接线方式:三相三线、三相四线 4.整机效率:≥98%5.进线方式:上进上出或下进下出可选

产品功能特点| CHARACTERISTIC

LB-有源功能特点静态_01

动态补偿功率因数

实现无功功率的动态补偿配电系统中异步电动机、感应电炉以及大容量整流设备等负荷,在运行中都能表现为感性,需要消耗大量的无功,增加了供电线路上的电能损失,降低了电压质量,同时无功电流也降低了发、输、供电设备的有效利用率。LBSVG 可跟随负荷无功的变化,实现无功功率的动态补偿,使线路损耗降到下限,并且充分提高了发、输、供电设备的利用率。

LB-有源功能特点静态_02

提高系统电压稳定性

有效维持负荷侧电压对于负荷中心,由于负荷容量大,而且又没有大型无功电源支撑,因此容易造成电压偏低甚至电压崩溃的问题事故。LBSVG 具有的快速调节无功功率的功能可以有效维持负荷侧电压,提高供电系统的电压稳定性。

LB-有源功能特点静态_03

提高输电系统稳定性

提高线路输电容量在长距离输电线路中点安装 LBSVG 装置,不但可以在正常状态下补偿线路的无功功率,而且可以在系统故障情况下,提供及时快速的无功调节,阻尼系统震荡,提高输电系统稳定性,从而有效提高线路输电容量。

20151208204001_8084

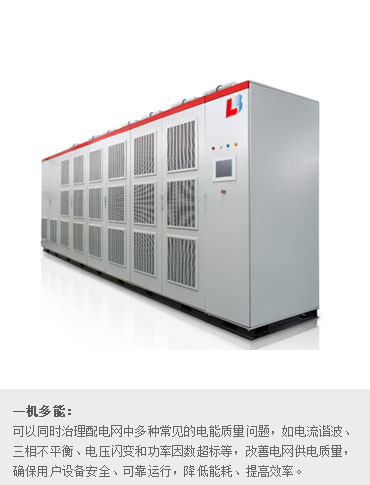

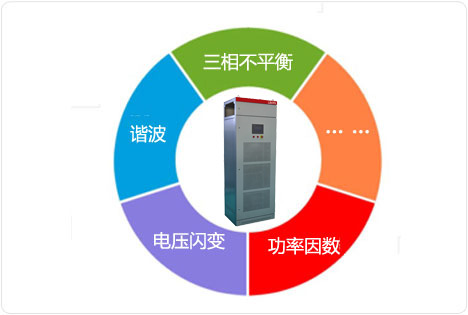

一机多能

同时治理多种常见电能质量问题该装置可以同时治理配电网中多种常见的电能质量问题,如三相不平衡、电压闪变和功率因数超标等,改善电网供电质量,确保用户设备安全、可靠运行,降低能耗、提有效率。

重点性能参数| PARAMETER

补偿能力 补偿特点 快速响应时间 全响应时间 开关频率

功率因数≥0.99

感性与容性双向补偿 <100μs <9ms 10KHZ

通讯性能配置| TO CONFIGURE

通讯接口 通讯协议 保护功能 CT监测告警 故障报警 智能云控新技术
RS485,网口 电总协议,
Modbus协议,TCP/IP
过压保护、欠压保护、
短路保护、逆变桥反向保护、
过补偿保护
有,
最多报警记录500条
可选

产品选型介绍| LECTOTYPE

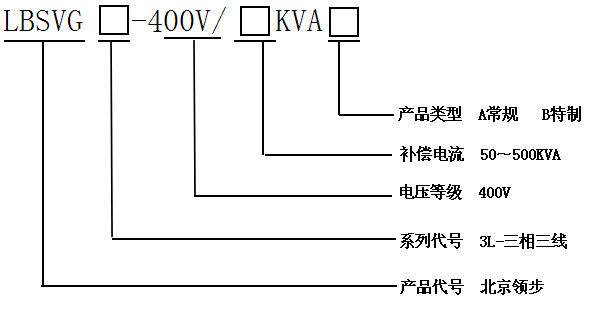

SVG产品选型
