LBNPF-LH系列亮化工程专用零线谐波电流治理装置

当计算机信息设备、节能灯等作为负载,相线的电流达到额定负荷时,由于大量3次谐波电流360度叠加到零线上,就会造成零线异常过流。由于零线上通常没有保险装置,不能像相线那样在过流的情况下自动断开。造成了严重的安全隐患…………

发展现状

     随着我国经济的飞速发展及城市现代化进程的不断加快, 我国城市夜景照明逐渐受到了人们的高度重视。国内的大、中、小城市都相继开展了夜间亮化工程的建设,对城市建筑物和公共空间,如城市广场、商业文化街、旅游景观、纪念性建筑、历史建筑、文化建筑,主要的政府办公建筑以及交通建筑等,设计和实施亮化工程,配以先进的泛光照明设备,展示其夜间丰富多彩、层次清晰、特色鲜明的光形象,建成一些品位高、质量好、与城市形象相适应的光环境场所,使城市具有更强的时代感,从而增加城市空间的吸引力,因此城市夜景亮化工程成为城市风貌不可分离的一部分,在现代城市中进行亮化工程的建设,将加快城市基础设施建设步伐,突出城市本身的特色,为提升城市形象和改善市民的生活环境创造更加优质的条件,具有十分重要的意义和深远的影响!

1


为了全力营造琳琅满目与光彩照人的灯光视觉效果,也都毫无例外地使用数目众多的各类LED亮化灯,这类LED亮化灯不仅具有“点光源”“LED护栏灯”“洗墙灯”“壁灯”“泛光灯”“投光灯”等系列产品。还有“单色”“双色”“七彩”等多种颜色,通过IC芯片控制,可实现渐变、跳变、色彩闪烁、随机闪烁、渐变交替、追逐、扫描等颜色变化,但该类LED亮化灯产品都属于单相整流负载,通过负载内的单相开关电源进行整流供电时,会产生较大比例的谐波电流成分,其中3次谐波电流为主要谐波成分,负载产生的3次谐波电流不仅不能象基波及其他频次谐波电流那样在零线上进行矢量抵消,而是以360度矢量角完全叠加到零线上,导致零线上3次谐波电流为相线上的3倍左右,整个零线电流也异常增高到相线电流的1-3倍,如此不仅导致配电柜自身的供电线路零线电缆过流发热老化断裂,当众多LED亮化设备投入运行时,零线谐波电流汇聚后还将引起供电主回路保护开关跳闸停电和变压器噪声增大温度升高,严重时直接导致零线断裂起火变压器损毁,危及到整个配电系统的安全运行,因此以前常被忽视的零线电流排查与治理已经成为各类亮化工程项目竣工验收与运营维护工作的重点。

夜景亮化工程负载特征:

(1)夜景亮化工程项目亮化面积比较大,少则数百平米多达数千平米甚至数万平米,因此用电负荷少则几十千瓦多达数百千瓦,常常按照亮化区域由多条380V供电线路分别供电,配电控制箱常常安装在建筑物楼顶室外;

(2)夜景亮化工程项目LED电源数目众多,三相负载电源数量可以尽量平衡,但正常播放情况下,三相负载电流与零线电流均出于频繁变化中,跟播放画面亮度直接关联,在全亮的调试模式下,负载功率最大且相线与零线电流均处于最大值稳定状态;

(3)亮化电源分布范围比较广导致供电线路铺设范围大,线缆加粗或更换比较困难,总电源常取自所在建筑物底层或地下室内的配电站出线柜,因此给配电控制箱的供电主回路线缆也比较长且采用隐藏式线槽布线,零线电流异常增高造成的零线过载发热问题也比较隐蔽难以察觉。

LBNPF-LH系列产品性能特点:

专注谐波治理13年的北京领步公司研发成功的LBNPF-LH系列零线谐波电流治理装置,是针对亮化工程的负载特性而设计的零线谐波电流专用治理设备,它具有如下性能特点:

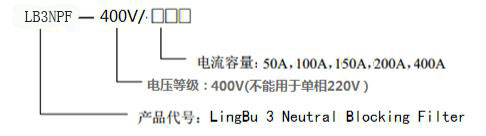

LBNPF-LH系列产品规格型号

2

LBNPF-LH系列亮化工程专用零线电流滤波器的规格型号确定十分简单,根据亮化工程供电回路在全亮调试模式下相线电流的最大值来选择确定LBNPF-LH设备的电流容量,能消除的零线电流容量最高可达相线电流的三倍。

LBNPF-LH系列产品容量配置

LBNPF-LH系列零线电流滤波器分为独立模块和成套柜两种外形规格,而独立模块又分为50A/60A/70A/100A/125A/150A/175A/200A/250A/300A十种容量规格,更大容量可以采用同规格多台产品组合。需要户外安装的产品可以定制户外防雨柜体,将零线电流滤波器模块安装到户外防雨柜体中形成成套柜产品。

① 50A/60A/70A这三种小容量独立模块外观均为横式方形,外形规格均为W500mm×D210mm×H300mm,模块重量均为38KG,外形如下图1所示;

② 100A/125A/150A这三种中容量独立模块外观均为立式方形,外形规格均为W500mm×D300mm×H750mm,模块重量均为75KG,外形如下图2所示;

③ 175A/200A这两种容量独立模块外观均为立式方形,外形规格均为W600mm×D360mm×H750mm,模块重量均为100KG,外形如下图3所示;

④ 250A/300A这两种容量独立模块外观均为立式方形,外形规格均为W600mm×D300mm×H1250mm,模块重量均为150KG,外形如下图4所示;

⑤ 300A以内的规格产品直接采用一台横式或立式模块即可,模块集成了所有功能,可以直接挂装或落地安装后投入使用;模块外壳均采用了不锈钢材质制成,防护等级为IP20,如果需要安装在室外或其他特殊环境下,需要增加定制对应防护等级的配套柜体;

⑥ 300A以上的规格产品是采用相同规格横式或立式模块进行并联组合,如500A规格产品是由两台250A大容量立式模块并联组合而成,900A规格产品是由三台300A大容量立式模块并联组合而成,多台模块既可以直接挂装使用,也可以集成到一个柜体内,形成成套柜,外形如下图5所示

⑦ 户外安装设备必须定制户外防雨柜体,将零线滤波器模块安装到户外防雨柜体内,可以形成50-1500A各种规格容量的成套柜,外形如下图6所示

tu1 tu1

【图1】50A/60A/70A容量横式方形独立模块

【图2】100A/125A/150A容量立式方形独立模块

产品新图 图4

【图3】175A/200A容量立式方形独立模块

【图4】250A/300A容量立式方形独立模块

图5 图6

【图5】两台300A容量模块并联组合

【图6】户外防雨型双模块成套柜

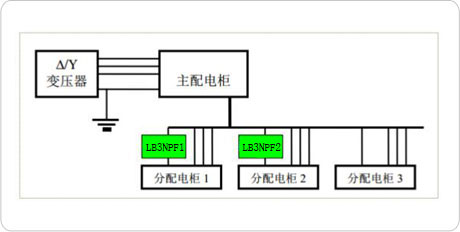

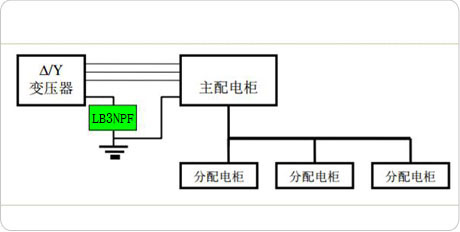

LBNPF-LH系列产品两种安装接线示意图

9

LBNPF-LH系列产品安装场地要求:

LBNPF-LH系列产品为立式方形模块结构,可采用壁挂式或落地式安装方式;内置温控散热风机,在设备内部温度到达50℃时风机会自动启动,采用抽吸式出风方式,将模块内部的热风向外抽出,外部冷风从两侧风孔吸入,因此模块两侧进出风孔必须有200mm以上通畅排风空间。

案例品牌展示:

10


      [
领步北京公司]是专注企事业单位用电异常问题治理的专业厂商,致力于开发前端技术和产品,推动整个谐波治理行业发展。为各类谐波治理用户提供“24小时技术咨询”“免费检测分析”“方案设计与性价比评估”,了解更多<电能质量治理>方案,欢迎点击我们的在线客服进行咨询,或者直接拨打全国统一服务热线400-056-5258,我们期待您的来电!
