通讯设备专用 APF

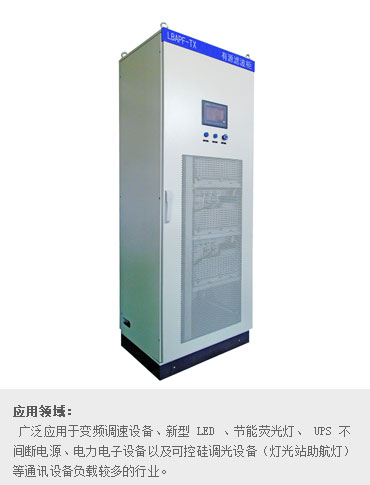

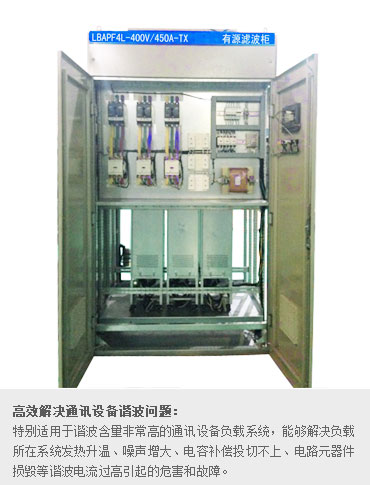

LBAPF-TX系列通讯设备专用型有源滤波器,在进一步提升响应速度和滤波效力的基础上,还留有足够裕量来应对负载的频繁变换和长期连续在线运行的需要,设有运行故障自动检测报警功能,便于定期巡检监控。EMC指标达到国家标准,满足通讯系统对EMC的严格要求。能够解决负载所在系统发热升温、噪声增大、电容补偿投切不上、电路元器件损毁等谐波电流过高引起的危害和故障。适用于谐波含量高的通讯设备负载系统。

通讯设备专用 APF 通讯设备专用 APF 通讯设备专用 APF 通讯设备专用 APF

1 2 3 4

产品特别优势:

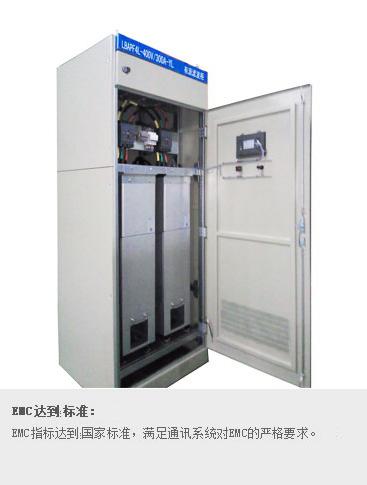

EMC指标可达国家标准

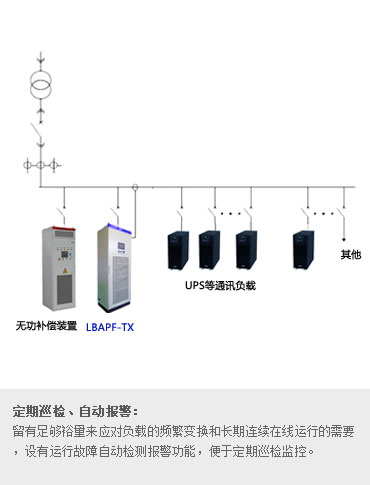

LBAPF-TX系列通讯设备专用型有源滤波器,设有足够裕量来应对负载的频繁变换和长期连续在线运行的需要,具备运行故障自动检测报警功能,便于定期巡检监控。EMC指标达到国家标准,满足通讯系统对EMC的严格要求。

性能参数: 1.电网电压:380V±10%;690V±10%2.电网频率:50HZ±2% 3.接线方式:三相三线 4.整机效率:≥97%5.进线方式:上进上出或下进下出可选

产品功能特点| CHARACTERISTIC

LB-产品功能特点高频_01

模块化系统

确保整机长期可靠运行功率单元采用IGBT全桥PWM逆变器模块化设计,相同模块可以互换,具有体积小、效率高、安全可靠、维护简单、更换快捷等特点,同时功率单元采用高频风冷的散热技术,保证了IGBT元件工作所需环境温度,提高了整机长期运行可靠性。

LB-产品功能特点通用_02

智能云控新技术

远程轻松掌控电能质量能够帮助企业实现实时查看各监测设备站点的电能质量状况,具有空间化、数字化、网络化、智能化和可视化等特征。不仅能对设备本身实现参数设定与复位重启等远程操作、和故障预警与多重提示等智能管控,还可以对所在变压器系统整体进行谐波与能耗等数据采集、远程云端分析控制智能化运行管理等功能。

LB-产品功能特点通用_03

响应速度快

快速动态谐波补偿自动跟踪补偿电网中变化的谐波电流,具有高度可控性和快速响应性,补偿性能不受电网频率波动影响,滤波特性不受系统阻抗的影响,可消除与系统阻抗发生谐振的危险。自主研发的云速算法使得本设备能够在100us时间内计算出下一个开关频率的输出,故而响应速度不超过100us,对于变化较为频繁的谐波能够实行快速的补偿。

LB-产品功能特点通用_04

一机多能

同时治理多种常见电能质量问题该装置可以同时治理配电网中多种常见的电能质量问题,如电流谐波、三相不平衡、电压闪变和功率因数超标等,改善电网供电质量,确保用户设备安全、可靠运行,降低能耗、提有效率。

重点性能参数| PARAMETER

滤波范围 滤波能力 快速响应时间 全响应时间 开关频率
2~50次 THDI(电流畸变率)<5% <100μs <9ms 20KHZ

通讯性能配置| TO CONFIGURE

通讯接口 通讯协议 保护功能 CT监测告警 故障报警 智能云控新技术
RS485,网口 电总协议,
Modbus协议,TCP/IP
过压保护、欠压保护、
短路保护、逆变桥反向保护、
过补偿保护
有,
最多报警记录500条
可选

产品选型介绍| LECTOTYPE

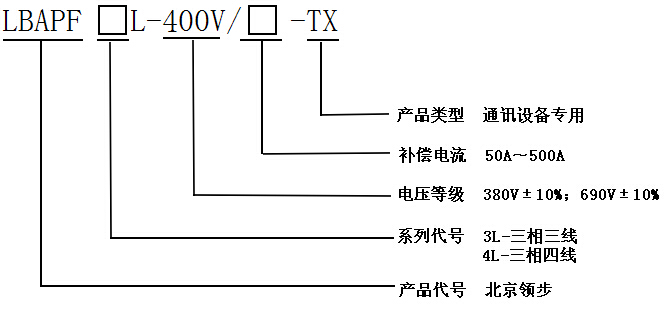

通讯APF选型
