有源滤波补偿ACTIVE FILTER

您的位置:首页 >有源滤波补偿 >有源动态补偿滤波 PQC
产品百科

有源动态补偿滤波 PQC

有源动态补偿滤波复合装置(Power Quality Compensator,简称 PQC)是电力系统电能质量一站式解决方案的主要装置之一,它是以静止无功发生器(SVG)为基础,携带一定容量的特定次谐波治理 APF 功能,旨在以 SVG 的价格,实现 APF+SVG 功能,全面解决电力系统中谐波治理和无功补偿两方面的电能质量问题。

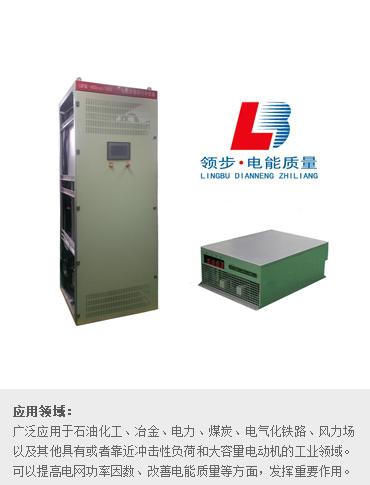

有源动态补偿滤波 PQC 有源动态补偿滤波 PQC

1 2

产品特别优势:

有源动态补偿兼有源动态滤波

LBPQC系列有源动态补偿滤波复合柜,它是以静止无功发生器(SVG)为基础,携带一定容量的特定次谐波治理 APF 功能,旨在以 SVG 的价格,实现 APF+SVG 功能,全面解决电力系统中谐波治理和无功补偿两方面的电能质量问题。

性能参数: 1.电网电压:400V 、690V2.电网频率:50HZ±2% 3.接线方式:三相三线、三相四线 4.整机效率:≥98%5.进线方式:上进上出或下进下出可选

产品功能特点| CHARACTERISTIC

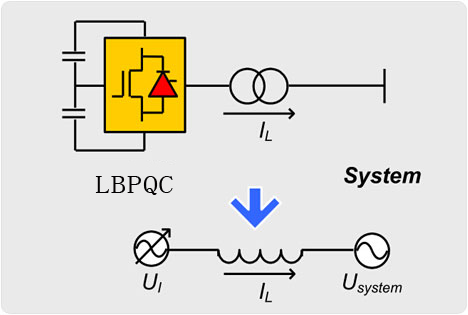

有源动态补偿

动态补偿功率因数

实现无功功率的动态补偿配电系统中广泛使用的异步电动机、感应电炉以及大容量整流设备等负荷,在运行中都能表现为感性,需要消耗大量的无功,增加了供电线路上的电能损失,降低了电压质量,同时无功电流也降低了发、输、供电设备的有效利用率。LBPQC可跟随负荷无功的变化,实现无功功率的动态补偿,使线路损耗降低,并且充分提高了发、输、供电设备的利用率。

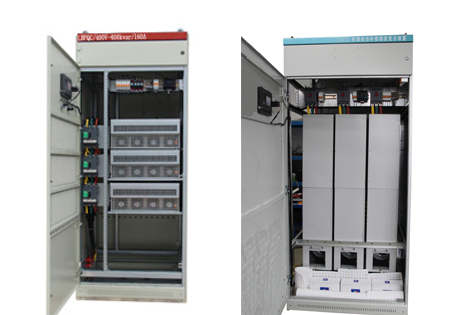

两种规格的PQC

有效滤除系统谐波

可滤除系统2-13次谐波LBPQC采用全新开发思路,创新地引入自动配比思路,针对于不同的负载环境,自由配置谐波电流和无功比例,完全解决电能质量后顾之忧;能够快速滤除系统2-13次谐波,广泛适用于变频、中频等谐波源负载的谐波治理应用场所。

LB-有源功能特点静态_03

提高输电系统稳定性

提高线路输电容量在长距离输电线路中点安装 LBSVG 装置,不但可以在正常状态下补偿线路的无功功率,而且可以在系统故障情况下,提供及时快速的无功调节,阻尼系统震荡,提高输电系统稳定性,从而有效提高线路输电容量。

20151208204001_8084

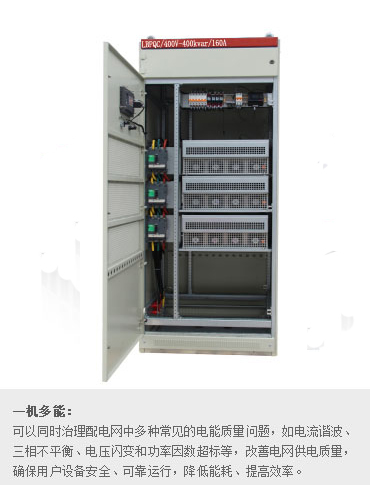

一机多能

同时治理多种常见电能质量问题该装置可以同时治理配电网中多种常见的电能质量问题,如三相不平衡、电压闪变和功率因数超标等,改善电网供电质量,确保用户设备安全、可靠运行,降低能耗、提有效率。

重点性能参数| PARAMETER

滤波范围 无功补偿能力 快速响应时间 全响应时间 开关频率
2~13次 感性与容性双向补偿,PF≥0.99 <100μs <9ms 20KHZ

通讯性能配置| TO CONFIGURE

通讯接口 通讯协议 保护功能 CT监测告警 故障报警 智能云控新技术
RS485,网口 电总协议,
Modbus协议,TCP/IP
过压保护、欠压保护、
短路保护、逆变桥反向保护、
过补偿保护
有,
最多报警记录500条
可选

产品选型介绍| LECTOTYPE

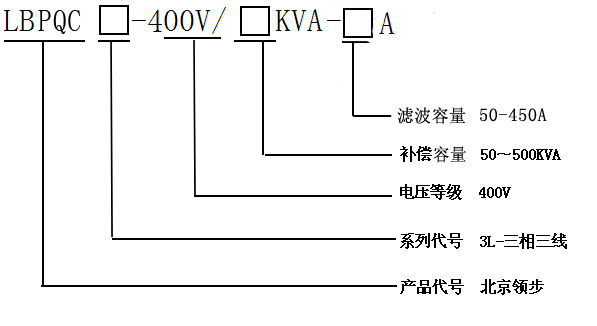

LBPQC选型
