【江苏】领步谐波治理有一套,江苏客户拍手称好(中)

返回列表来源:领步电能质量发布时间:2015-12-10加入收藏关注:-

——谐波治理方法分析


关键词:谐波测试,谐波电流,领步电能质量

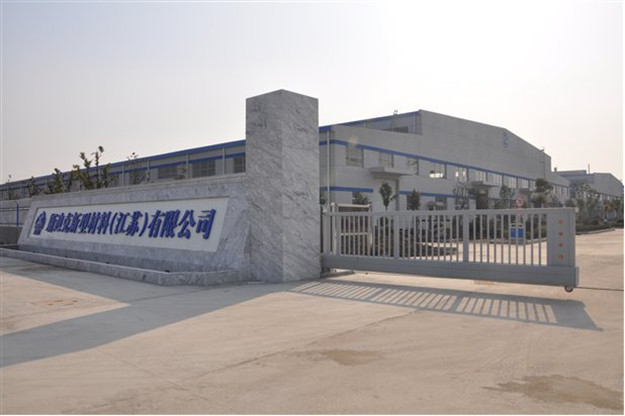

客户名称:斯迪克新型材料(江苏)有限公司

谐波负载:真空中频石墨化炉、辅助加热碳化炉、冷水机组、空调照明等

使用场所:生产车间

治理方案:对原电容补偿柜进行改造


谐波治理方法选取与分析】

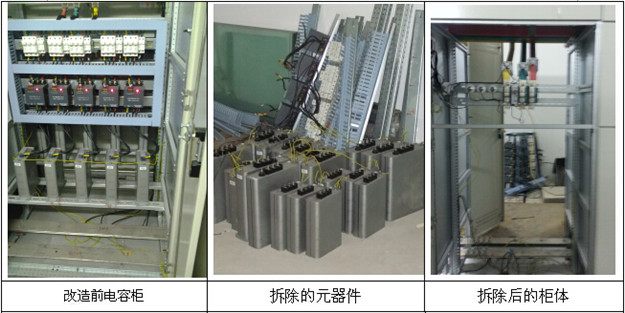

由于用户在初始配电设计时配备了三台电容补偿柜接在低压母线上,电容补偿会放大系统内的谐波引发谐振安全事故而不能投入使用,低压配电房内规划设计成型难以再增加滤波补偿装置的安装场地和出线柜数量,因此我们根据用户这个实际特殊工况,量身定制滤波补偿装置改造方案,对原有的三面电容补偿柜体进行针对性改造,改造为一套0.4KV六条滤波补偿支路的谐波滤波补偿装置


新闻案例-文章中间配图-4-1


【谐波治理方案】

谐波实测数据显示两台中频炉运行时,谐波含量5次和7次谐波电流Z高时分别达到158.9A和48.9A,远远超过了国家相关标准(GB/T 14549-93)的安全限值,而11次和13次谐波电流虽然仅稍超出国家相关标准(GB/T 14549-93)的安全限值,但11次和13次谐波非常容易被系统放大,更容易干扰其他设备的正常运行,因此滤波器设计为5、7、11和13次四条滤波支路,对应的吸收消减中频炉运行产生的5、7、11和13次特征谐波,详细设计参数见下表:


安装位置 滤波支路 总安装容量 基波补偿容量 基波补偿电流 谐波耐流值
1#补偿柜 5次滤波 360KVar/0.525kv 75KVar 105A 202A

5次滤波 360KVar/0.525kv 75KVar 105A 202A
2#补偿柜 5次滤波 360KVar/0.525kv 75KVar 105A 202A

5次滤波 360KVar/0.525kv 75KVar 105A 202A
3#补偿柜 7次滤波 360KVar/0.525kv 75KVar 105A 202A

11次滤波 360KVar/0.525kv 75KVar 105A 202A
合计装载容量 2160KVar/0.525kv 450KVar 630A 1212A


新闻案例-文章中间配图-4-3

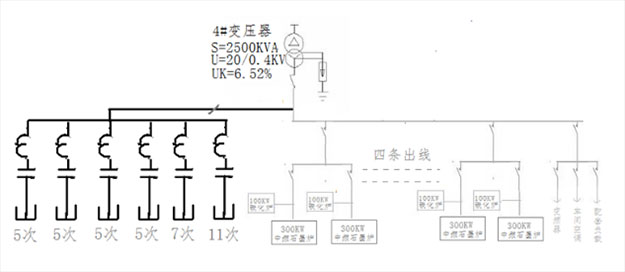

(改造后的滤波补偿装置结构示意图)


新闻案例-文章中间配图-4-4


新闻案例-文章中间配图-4-5


新闻案例-文章中间配图-4-6

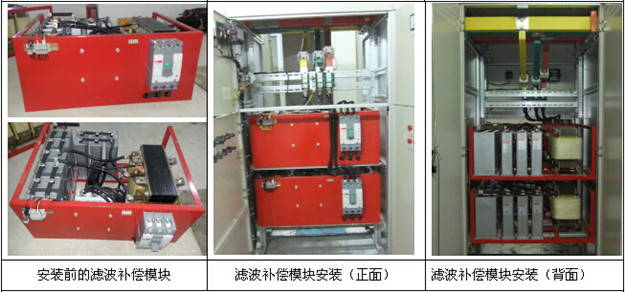

这就是我们为客户改造之后的场景了,具体成绩如何,还得凭效果说话。想知道用了北京领步的滤波补偿装置之后,客户取得了什么样的效果么?点击【项目验收】,看看客户是如何评价领步的吧!

[领步电能质量]凭借13年来累积的经验案例和解决中小企业电能质量问题的准确定位,在国内同类厂商中无论是业绩案例还是技术成熟度,都能跻身行业前列,确保谐波过关,电费有奖不罚。了解更多谐波电流与谐波测试方面的问题,欢迎点击我们的在线客服进行咨询,或者直接拨打全国统一服务热线:400-056-5258,我们期待您的来电!
