如何处理LED显示屏的零线电流过大问题

返回列表来源:领步电能质量发布时间:2017-03-16加入收藏关注:-

实时新闻2


LED显示屏存在的问题
          1、LED显示屏零线电流过大(零线电流达相线电流的1.6~2.4倍之间);
          2、LED显示屏电缆噪声大、零线发热严重,零线明显存在电气火灾隐患;
          3、LED显示屏跳闸(漏电开关或断路器)。


LED显示屏零线电流比相线电流大的原因
          三相电流平衡,三相电流矢量角度相差120度,三相可以相互抵消,零线电流为零。
          LED显示屏为开关电源供电,开关电源对电网产生很大的3次谐波电流(三次谐波电流),3次谐波电流为零序湝波电流,三相矢量角度一致,所以3次谐波电流向零线叠加。
          通常开关电源的3次谐波电流含量在55%~80%之间,使LED显示屏出现一些奇怪的现象:“相线电流比零线电流小很多/零线电流接近相线电流之和”

零线大电流的解决方案
          LED显示屏专用三次谐波零线电流滤波器(LB3NBF)是北京领步公司针对 LED显示屏零线过电流特性,研发出的能够解决 LED 显示屏造成的零线电流过大的针对性治理产品。
          三次谐波零线滤波器与LED显示屏相线并联连接,3次谐波电流通过三次谐波零线滤波器后,三次谐波零线滤波器会产生磁通,通过检测计算后,在器件内部制造出大小相等/方向相反的磁通量进行抵消,从而滤除3次谐波电流,消除零线电流。

三次谐波零线电流滤波器的技术特征
          1、能减少LED显示屏零线 90%以上 的电流;
          2、 避免电缆电线发烫,减少损耗,整体节约电费3%~8%;
          3、避免绝缘零线老化,导致短路引起电气火灾。


LB3NBF零线滤波器产品特点
          1、安装方式: 并接在三相四线中,安装只需停电LED显示屏;
          2、国家标准: 符合国家所有标准;
          3、人身安全:零线无电压,人接触零线无危险;
          4、显示屏器件安全: 零线滤波器损坏,显示屏没电,无法启动;
          5、电气短路安全: 零线滤波器在显示屏内部发生短路,上级开关正常保护跳闸,无危险。
          6、零线电流消除效果:零线滤波器零线电流滤除率高于90%。


LB3NBF产品规格的选择

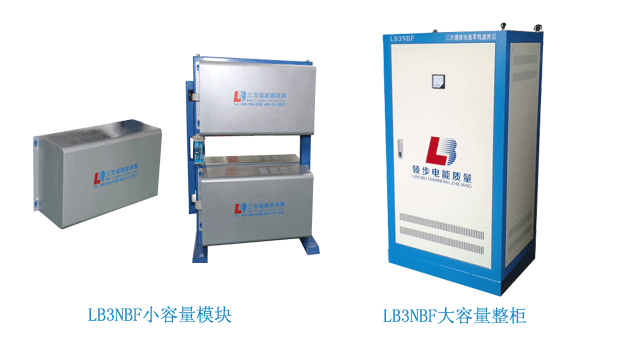

          为了便于各类用户的选择,LB3NBF三次谐波滤波器产品采用模块化结构,拥有25A/30A/50A等小容量规格模块产品,同时也满足100A/200A /300A 等大容量整柜产品的需求,产品外形如下:

大小容量LB3NBF


          除以上产品之 外,北京领步还提供更多其他产品与服务,例如:外部背景谐波治理精密设备电能质量净化高低压无源滤波补偿装置、特殊电能质量问题诊断等等,不管您的企业或系统有哪种电能质量问题,领步都会为您针对性地帮您去解决问题,若想了解<谐波治理解决方案>,您可以直接拨打我们的全国统一服务热线:400-056-5258!我们会在三分钟内快速响应为您排忧解难!
